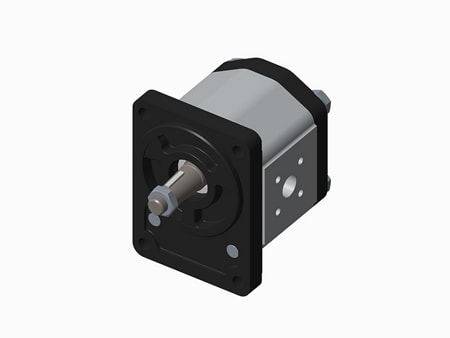

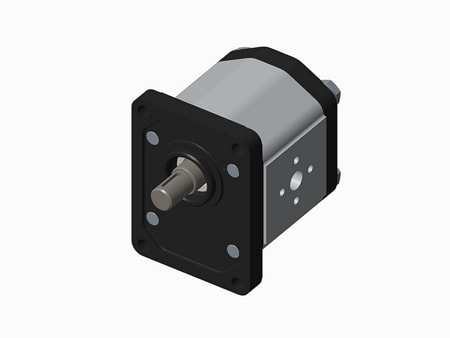

Bomba Hidráulica de Engranajes Externos

Solicite un presupuesto

Nosotros: http://hydraulic-gearpumps.com.ar/1-1-7-external-gear-pump.html

Bombas hidráulicas

Información Técnica

Desplazamiento: 3~30cm³/rev.
Sentido de rotación: horario (D), antihorario(S), reversible (R)
Velocidad mínima: 400~800r/min
Velocidad máxima: 2500~4000r/min
Presión máxima: 180~300bar

Industria abastecida

Maquinaria agrícola, Maquinaria de construcción, Plataforma elevadora, Sistema hidráulico

Solicite una cotización

Características

Bajo ruido, alta eficiencia, larga vida útil
Excelente rendimiento también a bajas velocidades
Varias opciones disponibles de puerto de aceite y extensión de eje
Retén del eje sin fugas
Válvula de sobrepresión opcional integrada
Bomba y motor reversibles opcionales

Parámetros técnicos de la bomba de engranajes externos del Grupo 2

Desplazamiento	Presión absoluta de succión	Presión continua máx.	Presión continua máx.	Presión intermitente máx.	Velocidad min.	Velocidad máx.	Eficiencia volumétrica
V	Pe	P1	P2	P3	nmin	nmáx	ηv
cm³/rev	bar				r/min		%
3	0.7...3	270	285	300	800	4000	≥91
4					600
6
8					500	3500
10							≥92
12
14		250	265	280		3200
16
18					400		≥93
20		220	235	250
22						3000
25		200	215	230			≥95
28		180	190	200		2500
30		160	170	180

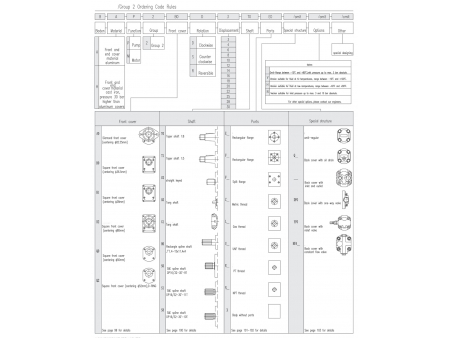

Normas del pedido de la bomba de engranajes externos del Grupo 2

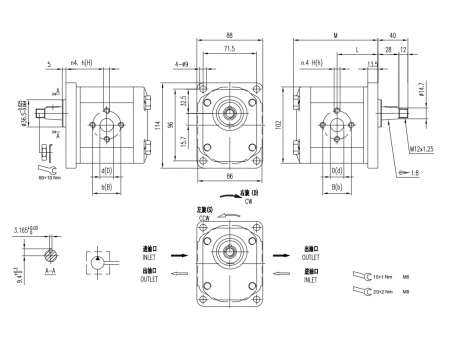

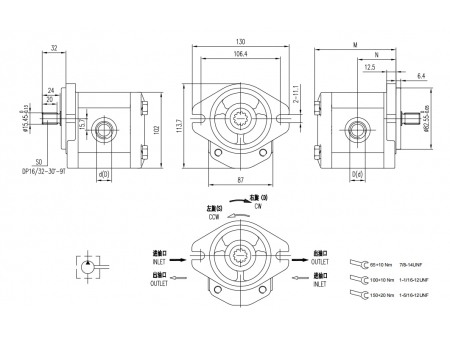

Dimensiones estándar de las bombas de engranajes externos del Grupo 2

Solicite información

Desplazamiento	Presión máx.			Velocidad máx.	Velocidad min.	Peso	Dimensions		Código del puerto de aceite	Entrada	Salida
Desplazamiento	P1	P2	P3	Velocidad máx.	Velocidad min.	Peso	M	L		D	d
(cm³/rev.)	bar	bar	bar	(r/min)	(r/min)	Kg	mm	mm
3	270	285	300	4000	800	3.35	91.1	43.6	U0	1/16-12UNF	7/8-14UNF
4	270	285	300	4000	600	3.4	92.7	44.4	U0	1/16-12UNF	7/8-14UNF
6	270	285	300	4000	600	3.5	96	46	U0	1/16-12UN F	7/8-14UNF
8	270	285	300	3500	500	3.6	99.3	47.7	U0	1/16-12UNF	7/8-14UNF
10	270	285	300	3500	500	3.7	102.6	49.3	U0	1/16-12UNF	7/8-14UNF
12	270	285	300	3500	500	3.8	105.9	51	U0	1/16-12UNF	7/8-14UNF
14	250	265	280	3500	500	3.9	109.3	52.7	U0	1/16-12UNF	7/8-14UNF
16	250	265	280	3500	500	4	112.7	54.4	U0	1/16-12UNF	7/8-14UNF
18	250	265	280	3200	400	4.1	116	56	U0	11/16-12UNF	7/8-14UNF
20	220	235	250	3200	400	4.2	119.3	57.7	U0	1/16-12UNF	7/8-14UNF
22	220	235	250	3000	400	4.3	122.6	59.3	U0	1 1/16-12UNF	7/8-14UNF
25	200	215	230	3000	400	4.45	127.6	61.8	U0	1/16-12UNF	7/8-14UNF
28	180	190	200	2500	400	4.6	132.6	64.3	U0	1 1/16-12UNF	7/8-14UNF
30	160	170	180	2500	400	4.7	135.9	66	U1	5/16-12UNF	7/8-14UNF

Solicite información

Desplazamiento	Presión máx.			Velocidad máx.	Velocidad min.	Peso	Dimensions	Código del puerto de aceite		Entrada			Salida
Desplazamiento	P1	P2	P3	Velocidad máx.	Velocidad min.	Peso	Dimensions	Código del puerto de aceite		B	D	H	b	d	h
(cm³/rev.)	bar	bar	bar	(r/min)	(r/min)	Kg	mm			mm	mm		mm	mm
3	270	285	300	4000	800	3.35	91.1	43.6	E0	30	13	M6	30	13	M6
4	270	285	300	4000	600	3.4	92.7	44.4	E0	30	13	M6	30	13	M6
6	270	285	300	4000	600	3.5	96	46	E0	30	13	M6	30	13	M6
8	270	285	300	3500	500	3.6	99.3	47.7	E0	30	13	M6	30	13	M6
10	270	285	300	3500	500	3.7	2.6	49.3	E1	40	20	M8	30	13	M6
12	270	285	300	3500	500	3.8	105.9	51	E1	40	20	M8	30	13	M6
14	250	265	280	3500	500	3.9	9.3	52.7	E1	40	20	M8	30	13	M6
16	250	265	280	3500	500	4	12.7	54.4	E1	40	20	M8	30	13	M6
18	250	265	280	3200	400	4.1	116	56	E1	40	20	M8	30	13	M6
20	220	235	250	3200	400	4.2	19.3	57.7	E1	40	20	M8	30	13	M6
22	220	235	250	3000	400	4.3	122.6	59.3	E1	40	20	M8	30	13	M6
25	200	215	230	3000	400	4.45	127.6	61.8	E2	40	22	M8	30	13	M6
28	180	190	200	2500	400	4.6	132.6	64.3	E2	40	22	M8	30	13	M6
30	160	170	180	2500	400	4.7	135.9	66	E2	40	22	M8	30	13	M6

Solicite información

Desplazamiento	Presión máx.			Velocidad máx.	Velocidad min.	Peso	Dimensions		Código del puerto de aceite	Entrada	Salida
Desplazamiento	P1	P2	P3	Velocidad máx.	Velocidad min.	Peso	M	L	Código del puerto de aceite	D	d
(cm³/rev.)	bar	bar	bar	(r/min)	(r/min)	Kg	mm	mm
3	270	285	300	4000	800	3.35	91.1	43.6	Z0	M14X1.5	M14X1.5
4	270	285	300	4000	600	3.4	92.7	44.4	Z0	M14X1.5	M14X1.5
6	270	285	300	4000	600	3.5	96	46	Z1	M20X1.5	M18X1.5
8	270	285	300	3500	500	3.6	99.3	47.7	Z1	M20X1.5	M18X1.5
10	270	285	300	3500	500	3.7	102.6	49.3	Z1	M20X1.5	M18X1.5
12	270	285	300	3500	500	3.8	105.9	51	Z1	M20X1.5	M18X1.5
14	250	265	280	3500	500	3.9	109.3	52.7	Z1	M20X1.5	M18X1.5
16	250	265	280	3500	500	4	112.7	54.4	Z1	M20X1.5	M18X1.5
18	250	265	280	3200	400	4.1	116	56	Z1	M20X1.5	M18X1.5
20	220	235	250	3200	400	4.2	119.3	57.7	Z3	M24X1.5	M22X1.5
22	220	235	250	3000	400	4.3	122.6	59.3	Z3	M24X1.5	M22X1.5
25	200	215	230	3000	400	4.45	127.6	61.8	Z3	M24X1.5	M22X1.5
28	180	190	200	2500	400	4.6	132.6	64.3	Z3	M24X1.5	M22X1.5
30	160	170	180	2500	400	4.7	135.9	66	Z3	M24X1.5	M22X1.5

Solicite información

Desplazamiento	Presión máx.			Velocidad máx.	Velocidad min.	Peso	Dimensions		Código del puerto de aceite	Entrada
Desplazamiento	P1	P2	P3	Velocidad máx.	Velocidad min.	Peso	M	L	Código del puerto de aceite	D
(cm³/rev.)	bar	bar	bar	(r/min)	(r/min)	Kg	mm	mm		mm
3	270	285	300	4000	800	3.35	91.1	39.9	F0	15
4	270	285	300	4000	600	3.4	92.7	39.9	F0	15
6	270	285	300	4000	600	3.5	96	41.1	F0	15
8	270	285	300	3500	500	3.6	99.3	43.2	F0	15
10	270	285	300	3500	500	3.7	102.6	43.7	F1	20
12	270	285	300	3500	500	3.8	105.9	47.5	F1	20
14	250	265	280	3500	500	3.9	109.3	47.5	F1	20
16	250	265	280	3500	500	4	112.7	47.5	F1	20
18	250	265	280	3200	400	4.1	116	47.5	F1	20
20	220	235	250	3200	400	4.2	119.3	47.5	F1	20
22	220	235	250	3000	400	4.3	122.6	55.1	F1	20
25	200	215	230	3000	400	4.45	127.6	61.8	F1	20
28	180	190	200	2500	400	4.6	132.6	64.3	F1	20
30	160	170	180	2500	400	4.7	135.9	66	F1	20

Solicite información

Desplazamiento	Presión máx.			Velocidad máx.	Velocidad min.	Peso	Dimensions		Código del puerto de aceite	Entrada
Desplazamiento	P1	P2	P3	Velocidad máx.	Velocidad min.	Peso	M	L	Código del puerto de aceite	D
(cm³/rev.)	bar	bar	bar	(r/min)	(r/min)	Kg	mm	mm		mm
3	270	285	300	4000	800	3.35	88.6	37.4	F0	15
4	270	285	300	4000	600	3.4	90.2	37.4	F0	15
6	270	285	300	4000	600	3.5	93.5	38.6	F0	15
8	270	285	300	3500	500	3.6	96.8	40.7	F0	15
10	270	285	300	3500	500	3.7	100.1	41.2	F1	20
12	270	285	300	3500	500	3.8	103.4	45	F1	20
14	250	265	280	3500	500	3.9	106.8	45	F1	20
16	250	265	280	3500	500	4	110.2	45	F1	20
18	250	265	280	3200	400	4.1	113.5	45	F1	20
20	220	235	250	3200	400	4.2	116.8	45	F1	20
22	220	235	250	3000	400	4.3	120.1	52.6	F1	20

Solicite información

Desplazamiento	Presión máx.			Velocidad máx.	Velocidad min.	Peso	Dimensions		Código del puerto de aceite	Entrada
Desplazamiento	P1	P2	P3	Velocidad máx.	Velocidad min.	Peso	M	L	Código del puerto de aceite	D
(cm³/rev.)	bar	bar	bar	(r/min)	(r/min)	Kg	mm	mm		mm
3	270	285	300	4000	800	3.35	88.6	37.4	F0	15
4	270	285	300	4000	600	3.4	90.2	37.4	F0	15
6	270	285	300	4000	600	3.5	93.5	38.6	F0	15
8	270	285	300	3500	500	3.6	96.8	40.7	F0	15
10	270	285	300	3500	500	3.7	100.1	41.2	F1	20
12	270	285	300	3500	500	3.8	103.4	45	F1	20
14	250	265	280	3500	500	3.9	106.8	45	F1	20
16	250	265	280	3500	500	4	110.2	45	F1	20
18	250	265	280	3200	400	4.1	113.5	45	F1	20
20	220	235	250	3200	400	4.2	116.8	45	F1	20
22	220	235	250	3000	400	4.3	120.1	52.6	F1	20
25	200	215	230	3000	400	4.45	125.1	59.3	F1	20
28	180	190	200	2500	400	4.6	130.1	61.8	F1	20
30	160	170	180	2500	400	4.7	133.4	63.5	F1	20

Solicite información

Desplazamiento	Presión máx.			Velocidad máx.	Velocidad min.	Peso	Dimensions		Código del puerto de aceite	Entrada
Desplazamiento	P1	P2	P3	Velocidad máx.	Velocidad min.	Peso	M	L	Código del puerto de aceite	D
(cm³/rev.)	bar	bar	bar	(r/min)	(r/min)	Kg	mm	mm		mm
3	270	285	300	4000	800	3.35	88.6	37.4	F0	15
4	270	285	300	4000	600	3.4	90.2	37.4	F0	15
6	270	285	300	4000	600	3.5	93.5	38.6	F0	15
8	270	285	300	3500	500	3.6	96.8	40.7	F0	15
10	270	285	300	3500	500	3.7	100.1	41.2	F1	20
12	270	285	300	3500	500	3.8	103.4	45	F1	20
14	250	265	280	3500	500	3.9	106.8	45	F1	20
16	250	265	280	3500	500	4	110.2	45	F1	20
18	250	265	280	3200	400	4.1	113.5	45	F1	20
20	220	235	250	3200	400	4.2	116.8	45	F1	20
22	220	235	250	3000	400	4.3	120.1	52.6	F1	20
25	200	215	230	3000	400	4.45	125.1	59.3	F1	20
28	180	190	200	2500	400	4.6	130.1	61.8	F1	20
30	160	170	180	2500	400	4.7	133.4	63.5	F1	20

Solicite información

Desplazamiento	Presión máx.			Velocidad máx.	Velocidad min.	Peso	Dimensions	Código del puerto de aceite	Entrada	Salida
Desplazamiento	P1	P2	P3	Velocidad máx.	Velocidad min.	Peso	M	Código del puerto de aceite	D	d
(cm³/rev.)	bar	bar	bar	(r/min)	(r/min)	Kg	mm
3	270	285	300	4000	800	3.4	103.1	U0	1/16-12UNF	7/8-14UNF
4	270	285	300	4000	600	3.45	104.7	U0	1/16-12UNF	7/8-14UNF
6	270	285	300	4000	600	3.55	108	U0	1/16-12UNF	7/8-14UNF
8	270	285	300	3500	500	3.65	111.3	U0	1/16-12UNF	7/8-14UNF
10	270	285	300	3500	500	3.75	114.6	U0	1/16-12UNF	7/8-14UNF
12	270	285	300	3500	500	3.85	117.9	U0	1/16-12UNF	7/8-14UNF
14	250	265	280	3500	500	3.95	121.3	U0	1/16-12UNF	7/8-14UNF
16	250	265	280	3500	500	4.05	124.7	U0	1/16-12UNF	7/8-14UNF
18	250	265	280	3200	400	4.15	128	U0	1/16-12UNF	7/8-14UNF
20	220	235	250	3200	400	4.25	131.3	U0	1/16-12UNF	7/8-14UNF
22	220	235	250	3000	400	4.35	134.6	U0	1/16-12UNF	7/8-14UNF
25	200	215	230	3000	400	4.5	139.6	U0	1/16-12UNF	7/8-14UNF
28	180	190	200	2500	400	4.65	144.6	U0	1/16-12UNF	7/8-14UNF
30	160	170	180	2500	400	4.75	147.9	U0	1/16-12UNF	7/8-14UNF

Solicite información

Desplazamiento	Presión máx.			Velocidad máx.	Velocidad min.	Peso	Dimensions		Código del puerto de aceite	Entrada
Desplazamiento	P1	P2	P3	Velocidad máx.	Velocidad min.	Peso	M	L	Código del puerto de aceite	D
(cm³/rev.)	bar	bar	bar	(r/min)	(r/min)	Kg	mm	mm		mm
3	100.18	2..30	4000	800	4.1	113.1	43.6	93.6	W4	1/16-12UNF
4			4000	600	4.15	114.7	44.4	95.2	W4	1/16-12UNF
6			4000	600	4.25	118	46	98.5	W4	1/16-12UNF
8			3500	500	4.35	121.3	47.7	101.8	U4	1/16-12UNF
10			3500	500	4.45	124.6	49.3	105.1	W4	1/16-12UNF
12			3500	500	4.55	127.9	51	108.4	W4	1/16-12UNF
14			3500	500	4.65	131.3	52.7	111.8	W4	11/16-12UNF
16			3500	500	4.75	134.7	54.4	115.2	W4	1/16-12UNF
18			3200	400	4.35	138	56	118.5	W4	1/16-12UNF
20			3200	400	4.45	141.3	57.7	121.8	W4	1/16-12UNF
22			3000	400	4.55	144.6	59.3	125.1	W4	1/16-12UNF
25			3000	400	4.7	149.6	61.8	130.1	UJ4	1/16-12UNF
28			2500	400	4.85	154.6	64.3	135.1	UJ4	1/16-12UNF
30			2500	400	5.05	157.9	66	138.4	W5	5/16-12UNF

Solicite información

Desplazamiento	Presión máx.			Velocidad máx.	Velocidad min.	Peso	Dimensions		Código del puerto de aceite	Entrada
Desplazamiento	P1	P2	P3	Velocidad máx.	Velocidad min.	Peso	M	L	Código del puerto de aceite	D
(cm³/rev.)	bar	bar	bar	(r/min)	(r/min)	Kg	mm	mm		mm
3	270	285	300	4000	800	3.35	91.1	43.6	L0	G1/2
4	270	285	300	4000	600	3.4	92.7	44.4	L0	G1/2
6	270	285	300	4000	600	3.5	96	46	L0	G1/2
8	270	285	300	3500	500	3.6	99.3	47.7	L1	G3/4
10	270	285	300	3500	500	3.7	102.6	49.3	L1	G3/4
12	270	285	300	3500	500	3.8	105.9	51	L1	G3/4
14	250	265	280	3500	500	3.9	109.3	52.7	L1	G3/4
16	250	265	280	3500	500	4	112.7	54.4	L1	G3/4
18	250	265	280	3200	400	4.1	116	56	L1	G3/4
20	220	235	250	3200	400	4.2	119.3	57.7	L1	G3/4
22	220	235	250	3000	400	4.3	122.6	59.3	L1	G3/4
25	200	215	230	3000	400	4.45	127.6	61.8	L1	G3/4
28	180	190	200	2500	400	4.6	132.6	64.3	L1	G3/4
30	160	170	180	2500	400	4.7	135.9	66	L1	G3/4

Solicite información

Desplazamiento	Presión máx.			Velocidad máx.	Velocidad min.	Peso	Dimensions		Código del puerto de aceite	Entrada
Desplazamiento	P1	P2	P3	Velocidad máx.	Velocidad min.	Peso	M	L	Código del puerto de aceite	B	D	H
(cm³/rev.)	bar	bar	bar	(r/min)	(r/min)	Kg	mm	mm		mm	mm
3	270	285	300	4000	800	3.35	123.1	75.6	F13	40	20	M6
4	270	285	300	4000	600	3.4	124.7	76.4	F13	40	20	M6
6	270	285	300	4000	600	3.5	128	78	F13	40	20	M6
8	270	285	300	3500	500	3.6	131.3	79.7	F13	40	20	M6
10	270	285	300	3500	500	3.7	134.6	81.3	F13	40	20	M6
12	270	285	300	3500	500	3.8	137.9	83	F13	40	20	M6
14	250	265	280	3500	500	3.9	141.3	84.7	F13	40	20	M6
16	250	265	280	3500	500	4	144.7	86.4	F13	40	20	M6
18	250	265	280	3200	400	4.1	148	88	F13	40	20	M6
20	220	235	250	3200	400	4.2	151.3	89.7	F13	40	20	M6
22	220	235	250	3000	400	4.3	154.6	91.3	F13	40	20	M6
25	200	215	230	3000	400	4.45	159.6	93.8	F13	40	20	M6
28	180	190	200	2500	400	4.6	164.6	96.3	F13	40	20	M6
30	160	170	180	2500	400	4.7	167.9	98	F13	40	20	M6

Fecha: 28-31 Mayo 2024

Dirección.: Crocus Expo, Moscú

Número de stand: PABELLÓN 8 8-910

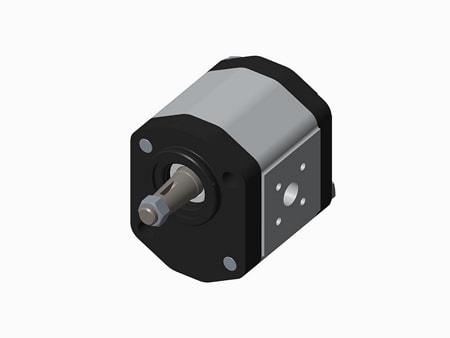

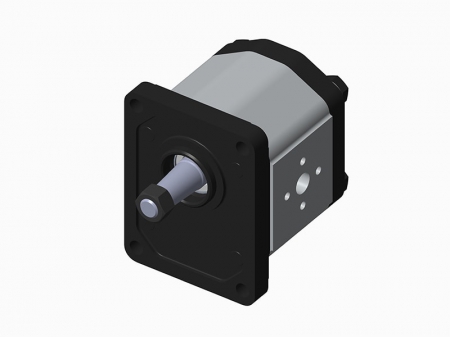

Producto presentado: Bomba hidráulica de engranajes
