Sistema automático de mezcla y dispensación de PU bicomponente para juntas de espuma FIPFG

La máquina de junta espumada FIPFG (5-30mm) es un sistema dividido diseñado y producido de forma independiente por SHANJIA. Cuenta con un mecanismo de cierre instantáneo de la boquilla para evitar goteos y obstrucciones de material, junto con funcionalidades automatizadas de limpieza y control de presión. El diseño modular de su cámara de mezcla simplifica el mantenimiento y minimiza la dependencia de piezas de desgaste rápido. Además, la inclusión de componentes de alta calidad de origen mundial mejora la estabilidad general de la máquina de juntas formadas in situ o máquinas FIPFG, lo que la convierte en una solución robusta para una amplia gama de aplicaciones de inyección de junta de estanqueidad.

  • Tasa de aplicación 0.3-5g/s
  • Ancho de junta 5-30mm (4mm en ranura)
  • Velocidad de recorrido 0-30 m/min
Aplicaciones

La máquina automática de juntas de espuma de poliuretano in situ o FIPFG se puede aplicar al sellado de autopartes y componentes de sistemas de almacenamiento de energía, dispositivos electrónicos, electrodomésticos, sistemas de refrigeración, purificadores de aire, etc.

Especificaciones
Rango de recorrido (X/Y/Z) 2250×1250×200mm (personalizable)
Dimensiones 2500×2200×2200mm (personalizable)
Peso 1600kg
Potencia total 3-4kW
Ancho de la junta 5-30mm (ajustable dentro del rango)
Tasa de mezcla 1:1-10:1
Tasa de aplicación 0.3-5 g/s
Velocidad de recorrido 0-30 m/min
Temperatura de operación -15°C a 35°C
Precisión de medición ±0.005
Límite de presión y alarma 0-4 Mpa
Precisión de filtración 40-50 µm
Precisión de repetición ±0.05mm
Presión de aire ≧0.6Mpa
Frecuencia 50HZ
Voltaje Trifásico de cinco hilos 380V
Características
  • Un robot lineal con un sistema de control inteligente que cambia entre el modo 2D y 3D.
  • La programación multieje CNC guía los movimientos de la máquina y logra un manejo complejo de la pieza de trabajo al tiempo que garantiza la precisión.
  • Almacenamiento inteligente de parámetros que permite trayectorias de movimiento flexibles.
  • El sistema de alarma de fallas confiable detiene automáticamente la máquina en caso de errores, se puede lograr la resolución remota de problemas y el monitoreo en tiempo real de los materiales de juntas.
  • Verificación inteligente de la densidad de las juntas de espuma, modificación precisa de la rigidez de las juntas de espuma y compatibilidad con varias marcas de juntas de espuma para un rendimiento óptimo.
  • Puertos personalizables adaptados a requisitos operativos específicos.
  • Compatible con la Industria 4.0 MESTIntel y otros sistemas.
  • Barreras de seguridad opcionales disponibles para crear un lugar de trabajo más seguro.
  • Opciones de color personalizadas para las partes principales de la máquina.
Detalles

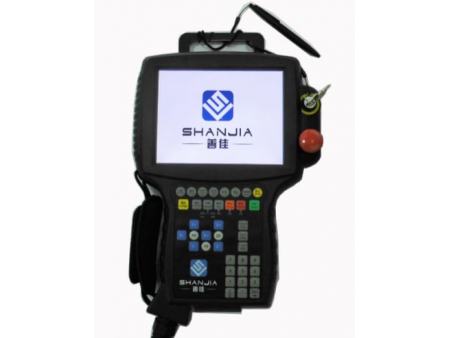

  • Sistema de control patentado desarrollado por expertos alemanes (número de patente: ZL 2012 0 0514564.3).
  • Operación remota habilitada a través de la red, que ofrece comunicación de audio y video en vivo y resolución de problemas virtual.
  • Simulación de operación inteligente que elimina imprecisiones debidas a errores humanos de medición.
  • Generación automática de imágenes para productos 2D sin necesidad de programación y productos 3D sin depender de planos, facilitada totalmente por la operación robótica.
  • La capacidad de controlar de forma flexible la forma de la junta de espuma en cualquier situación, lo que garantiza la precisión y la adaptabilidad en diversas aplicaciones.

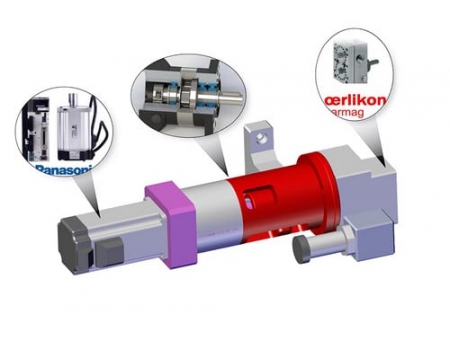

Seis servomotores Panasonic de Japón. Cada uno funciona de forma independiente para garantizar la estabilidad y la precisión, proporcionando un funcionamiento estable, eficiente y sin ruido.

La bomba dosificadora de engranajes procedente del fabricante alemán Barmag, garantiza una dosificación precisa con una precisión de dosificación del ±2%.

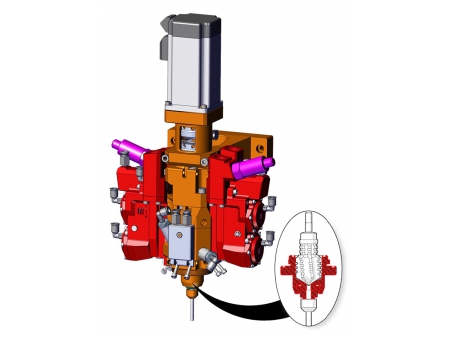

  • Una válvula mezcladora de alta precisión de desarrollo propio que logra una notable precisión de dosificación de 0.01g/s para materiales de un componente.
  • Una cámara de mezcla diseñada con ajustes de presión ajustables y sistemas de alarma para contrarrestar las fluctuaciones de presión debidas a factores ambientales, lo que garantiza un funcionamiento estable.
  • Controles mecánicos y neumáticos para una dosificación suave de juntas de espuma de forma consistente, evitando la acumulación o la inconsistencia.
  • Un sistema patentado de limpieza a alta presión para la cámara de mezcla, que utiliza chorros turboalimentados a través de cuatro orificios para lograr una eficacia de limpieza superior.

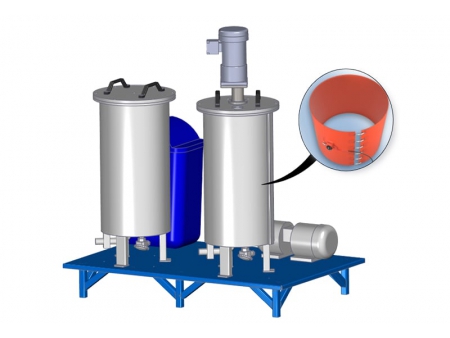

El tanque de almacenamiento refrigerado por agua presenta una construcción de dos capas con acero inoxidable 316, funcionalidad de agitación automatizada para mantener la consistencia del material, monitoreo avanzado del contenido de gas del material, llenado automático de aire, una alarma de carga inferior integrada para mantener niveles constantes de material, llenado automatizado de juntas de espuma para una producción sin problemas, control de temperatura sofisticado que funciona de manera eficiente sin la necesidad de un dispositivo de aire acondicionado externo, ofreciendo comodidad y reduciendo los requisitos de espacio.

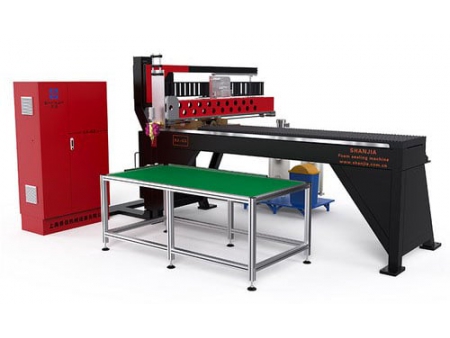

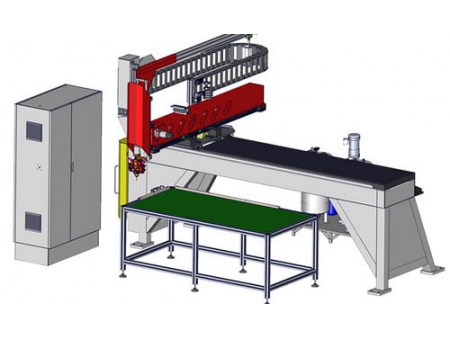

  • Un robot lineal.
  • Un sistema de control (gabinete eléctrico incluido).
  • Un tanque de almacenamiento refrigerado por agua.
  • Un banco de trabajo de aleación de aluminio.

Poliuretano bicomponente

  • Las juntas espumadas se espuman directamente sobre la superficie del producto aplicado. La máquina de juntas de espuma FIPFG dispensa una junta de espuma suave y elástica, lo que garantiza la adaptabilidad y la durabilidad en diversas aplicaciones.
  • Fabricada en poliuretano, la junta de espuma es una mezcla bicomponente esenciales: poliol (componente A) e isocianato (componente B). La junta de espuma puede alcanzar su estado final en cuestión de minutos.
  • Relación ancho/alto: 2:1-3:1
  • Tiempo de curado: 10-20 minutos
  • Ambiente libre de polvo y protegido del viento.
  • Humedad: 40-60%
  • Temperatura: -15°- 42°
