Cabezal de corte láser robótico 3D, de 4 kW
LCR04
Cabezal de corte láser con autoenfoque y sistema de seguimiento integrado, ideal para realizar cortes precisos en piezas tridimensionales de geometrías complejas
LCR04
Cabezal de corte láser con autoenfoque y sistema de seguimiento integrado, ideal para realizar cortes precisos en piezas tridimensionales de geometrías complejas
Uno de los principales desafíos del corte láser robótico 3D es conservar siempre la distancia adecuada entre la boquilla y la superficie de la pieza, incluso cuando la trayectoria atraviesa curvas o zonas con diferentes espesores. Nuestros cabezales de corte láser 3D de 4 kW resuelven este problema gracias a su sistema de autoenfoque y al seguidor de altura integrado con control capacitivo, que ajusta de forma automática la separación durante el proceso. Garantizando así una calidad de corte uniforme, sin importar los cambios de ángulo o velocidad del robot. Su diseño compacto y hermético permite trabajar cómodamente en espacios reducidos, mientras que el mecanismo de reinicio de alta precisión y la estructura anticolisión protegen la alineación ante pequeños impactos, manteniendo la producción estable y confiable.
| Tipo | Cabezal de corte láser robótico 3D con enfoque automático |
| Modelo | LCR04 |
| Tipo de interfaz | QBH |
| Longitud de onda | 1080 nm ± 10 nm |
| Potencia nominal | ≤4 kW |
| Longitud focal | 150 mm |
| Longitud de colimación | 75 mm |
| Rango de enfoque | -24 mm~ 20 mm |
| Rango de ajuste de centrado | ±1.5 mm |
| Velocidad de enfoque | ≤200 mm/s |
| Precisión de repetición del eje de enfoque | 0.05 mm |
| Recorrido de enfoque | 12 mm |
| Velocidad de enfoque | ≤50 mm/s |
| Recorrido de seguimiento | 27 mm |
| Velocidad de seguimiento | ≤250 mm/s |
| Presión del gas auxiliar | ≤2.5 MPa |
| Peso | 7 kg |
Se integran fácilmente en máquinas de cinco ejes y sistemas robóticos, ofreciendo un excelente rendimiento en la fabricación de carrocerías, guardabarros y paneles exteriores. Son capaces de procesar acero al carbono, aluminio, cobre y chapas galvanizadas, garantizando una calidad de corte uniforme y precisa en cada aplicación.

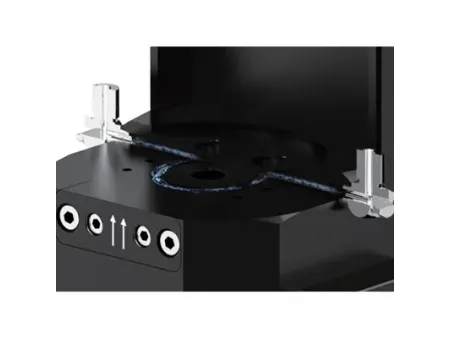

El sistema de enfriamiento de circuito cerrado en la conexión QBH mantiene una temperatura constante y evita la condensación en los componentes ópticos, asegurando un funcionamiento confiable incluso en trayectorias de corte prolongadas.
Gracias a un mecanismo cónico de tres puntos, el cabezal recupera automáticamente su posición exacta tras un impacto, manteniendo la alineación garantizando la continuidad del trabajo sin necesidad de reajustes.
El sistema de control capacitivo integrado está completamente sellado para impedir la entrada de polvo, lo que prolonga su vida útil y asegura un seguimiento rápido y preciso de las superficies, incluso a altas velocidades de corte.
El sistema incorpora tres ventanas protectoras que resguardan la lente de enfoque frente a salpicaduras y partículas, garantizando un rendimiento estable y una vida útil prolongada en condiciones de trabajo exigentes.
El sistema cuenta con un soporte sensor equipado con tornillos de seguridad que se rompen de forma controlada ante un impacto, evitando daños mayores en el cabezal y activando de inmediato una señal de parada al controlador para proteger todo el equipo.
El sistema de detección de impactos está vinculado al control principal y detiene instantáneamente el funcionamiento al detectar una colisión, protegiendo tanto el cabezal como la maquinaria y garantizando una producción segura y confiable.
