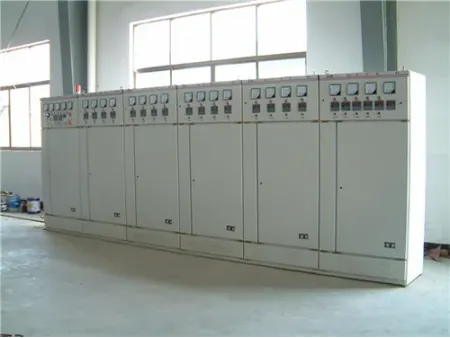

Gabinete de distribución de baja tensión en CA independiente
Gabinetes eléctricos
Ha sido diseñado para aplicaciones de suministro eléctrico en centrales de generación, subestaciones y entornos industriales o mineros. Funciona a 50 Hz, con una tensión nominal de 380 V y una capacidad de corriente que puede alcanzar los 3150 A, haciéndolo apto para sistemas de alta demanda. Generalmente se utiliza para la gestión integral de la energía, incluyendo la conversión, distribución y control eléctrico de motores, sistemas de iluminación y otros dispositivos de consumo. Su diseño cumple con los requisitos de seguridad y desempeño establecidos en las normas IEC 439 y GB 7251, garantizando un funcionamiento seguro y fiable.
- El gabinete incorpora una estructura de marco universal, ensamblada con perfiles de la mejor calidad que aportan mayor solidez y permiten una configuración modular flexible.
- Su diseño favorece una disipación térmica eficiente, lo que asegura un funcionamiento estable incluso durante periodos prolongados de operación continua.
- La puerta con bisagra giratoria facilita tanto el montaje como el desmontaje, agilizando las tareas de mantenimiento.
- En los compartimentos que alojan instrumentos y componentes eléctricos, las puertas se conectan al marco mediante cables de cobre multifilar, garantizando una puesta a tierra segura.
- Además, la superficie del gabinete cuenta con un recubrimiento en polvo electrostático de alto voltaje, que mejora la resistencia a la corrosión y ofrece un acabado estético de calidad.
- Grado de protección: IP30–IP40.
| Modelo | Dimensiones | ||
| Ancho (mm) | Alto (mm) | Profundidad (mm) | |
| | 2200 | 600 | 600 |
| | 2200 | 600 | 800 |
| | 2200 | 800 | 600 |
| | 2200 | 800 | 800 |
| | 2200 | 1000 | 600 |
| | 2200 | 1000 | 800 |
| | 2200 | 1200 | 600 |
| | 2200 | 1200 | 800 |
¿En qué tipo de aplicaciones se utiliza el gabinete de distribución de baja tensión de corriente alterna?
Es una solución común en sistemas de distribución eléctrica de baja tensión para instalaciones industriales, edificios comerciales y complejos residenciales, donde se requiere una gestión segura y eficiente de la energía.
¿Qué medidas de seguridad incorpora el gabinete de distribución?
El diseño incluye varios niveles de protección. Está fabricado con acero de la mejor calidad, otorgándole una excelente resistencia mecánica y una protección eficaz frente a impactos externos y la entrada de polvo. De este modo, se garantiza el funcionamiento seguro y estable de los componentes eléctricos alojados en su interior.
