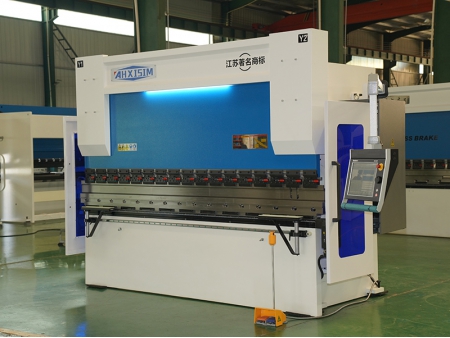

Prensa plegadora híbrida CNC

Solicite un presupuesto

Sitio web: http://metalworking-machine.com.ar/1-3-cnc-hybrid-press-brake.html

Dobladora de chapa metálica que combina motor eléctrico y sistema hidráulico para un procesamiento eficiente de metales

Especificaciones principales

Fuerza nominal: 400KN-6000KN
Distancia entre montantes: 1900mm-5000mm
Profundidad de la garganta: 250mm-400mm

Características
Especificaciones
Ejemplos
Configuraciones

Esta prensa plegadora híbrida CNC compacta, ideal para talleres pequeños, cuenta con capacidades de doblado a alta presión impulsadas por una bomba hidráulica accionada por motor. Es compatible con sistemas de control CNC avanzados como Delem DA58T o Cybtouch 12PS, lo que mejora su idoneidad para amplia gama de tareas de procesamiento de metales. Las aplicaciones comunes incluyen doblado para estructuras metálicas marinas, componentes de ascensores y equipos y suministros médicos.

Características

Control de precisión: Utiliza un control sincronizado de circuito cerrado y un mecanismo de compensación para garantizar una alta precisión en las operaciones de doblado.
Programación avanzada: Ofrece capacidades de programación 2D y simulación 3D para optimizar y visualizar los procesos de plegado.
Funcionalidad mejorada: Incluye un lanzamiento de set de troqueles con un solo botón, interfaz de pantalla táctil, sistema de compensación integral y capacidades de programación fuera de línea. Un interruptor de pedal multifunción y un dispositivo de protección láser integrado mejoran la seguridad y la facilidad de uso.
Sistema hidráulico fiable: Equipado con un sistema hidráulico HOERBIGER, que proporciona un rendimiento más rápido, eficiente y estable.

Especificaciones

Modelo	Fuerza nominal (KN)	Longitud de la mesa de trabajo (mm)	Distancia entre montantes (mm)	Profundidad de la garganta (mm)	Carrera del ariete (mm)	Potencia del motor (kW)
WE67K-40T/2500	400	2500	1900	250	100	5.5
WE67K-63T/2500	630	2500	1900	250	100	5.5
WE67K-80T/2500	800	2500	1900	250	120	7.5
WE67K-80T/3200	800	3200	2600	250	120	7.5
WE67K-100T/2500	1000	2500	1900	320	120	7.5
WE67K-100T/3200	1000	3200	2600	320	150	7.5
WE67K-100T/4000	1000	4000	3200	320	150	7.5
WE67K-125T/2500	1250	2500	1900	320	150	7.5
WE67K-125T/3200	1250	3200	2600	320	150	7.5
WE67K-125T/4000	1250	4000	3200	320	150	7.5
WE67K-160T/3200	1600	3200	2600	330	200	11
WE67K-160T/4000	1600	4000	3200	330	200	11
WE67K-200T/4000	2000	4000	3200	330	200	11
WE67K-250T/5000	2500	5000	4000	330	200	15
WE67K-300T/3200	3000	3200	2600	400	250	22
WE67K-300T/4000	3000	4000	3200	400	250	22
WE67K-400T/4000	4000	3200	2600	400	250	37
WE67K-600T/6000	6000	6000	5000	400	350	60

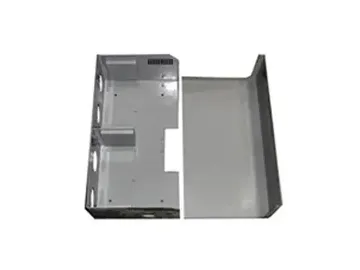

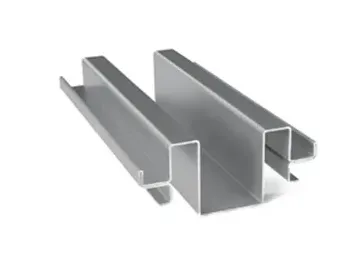

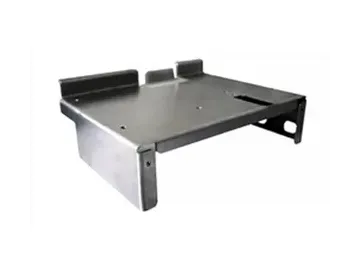

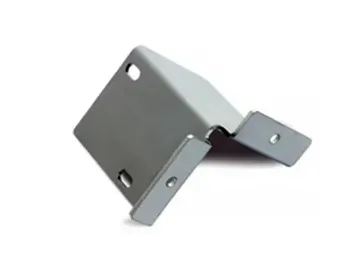

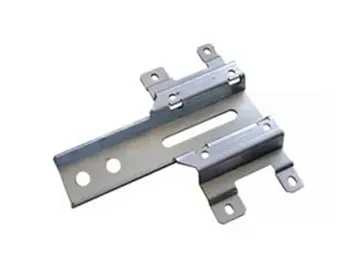

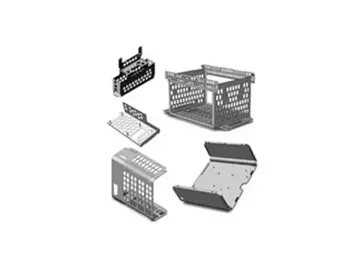

Ejemplos de piezas metálicas

Configuraciones

Configuraciones estándar

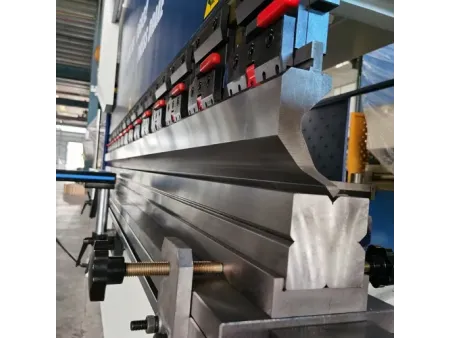

Punzón y troquel

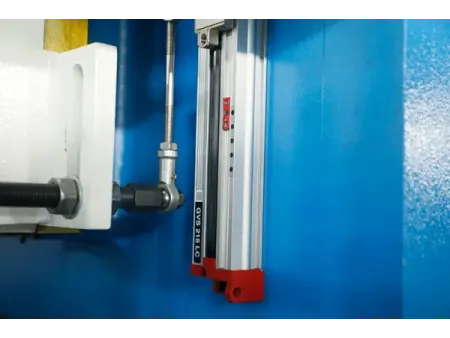

Regla de rejilla (grating)
Rango de coronación automática de 0 a 3mm

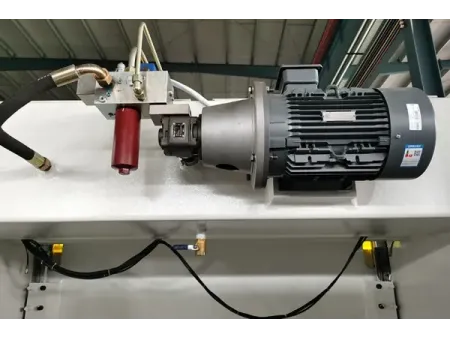

Motor Siemens, bomba Sunny

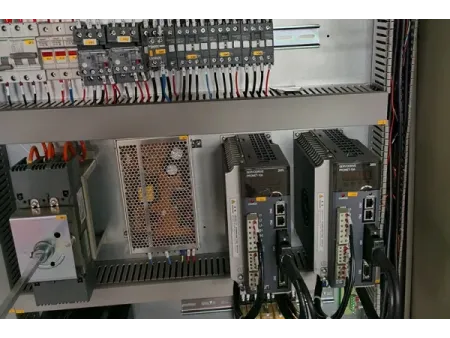

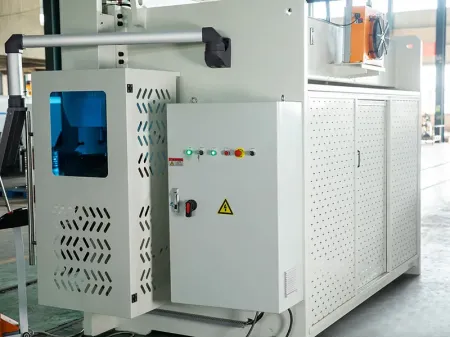

Panel eléctrico Schneider

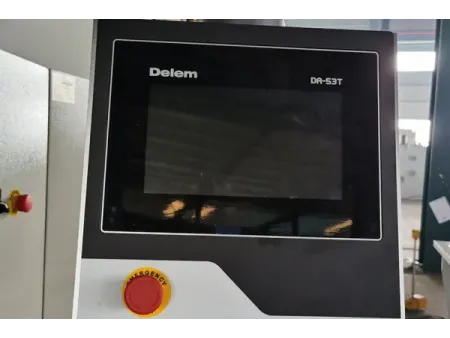

Controlador Delem DA53T

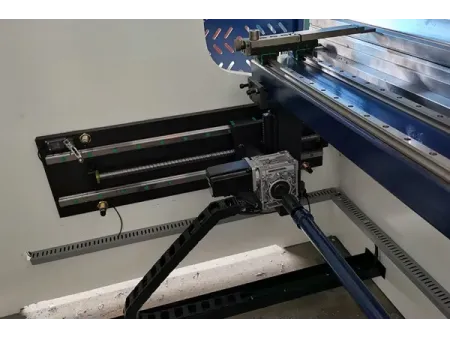

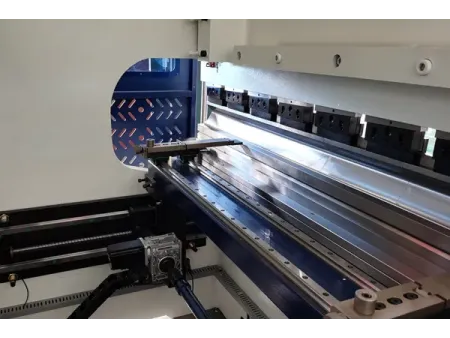

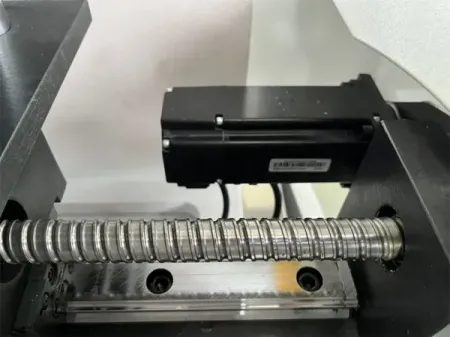

Tope trasero (backgauge) eje x r

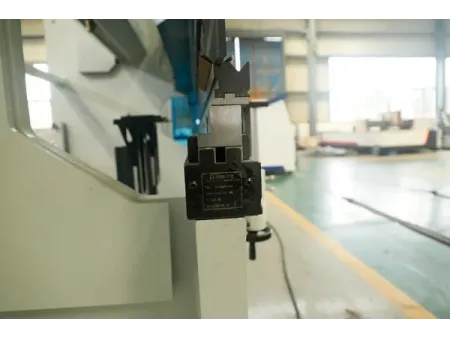

Dedo (finger) de ajuste fino

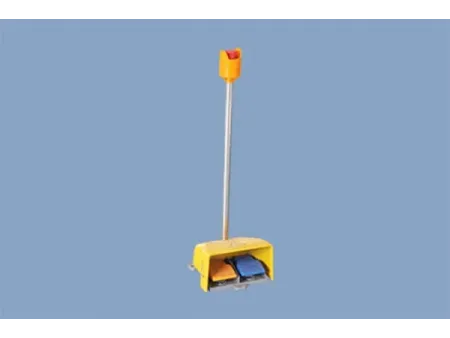

Interruptor de pedal KACON

Configuraciones opcionales

Sets de punzones y troqueles personalizados

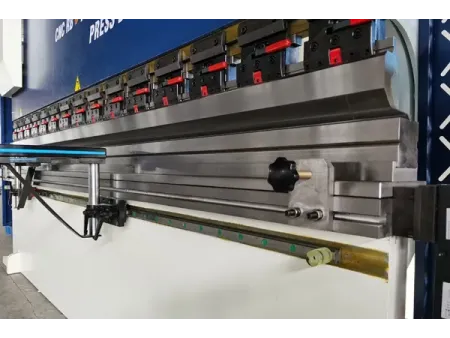

Tope delantero con guía lineal

La abrazadera hidráulica de troquel superior cuenta con una acción automática de sujeción y aflojamiento controlada electrónicamente, lo que garantiza una fuerza de sujeción fuerte y confiable. Este sistema facilita cambios de herramienta rápidos y eficientes.

La abrazadera hidráulica del troquel inferior administra automáticamente las acciones de sujeción y aflojamiento a través del control eléctrico, lo que agiliza el proceso de cambio de molde para aumentar la eficiencia y la facilidad de operación.

Protección láser

Tope trasero (backgauge) multieje

Sistemas de control

DA53T
DA58T
DA66T
DA69T
CT8
CT12
S630
S660W
