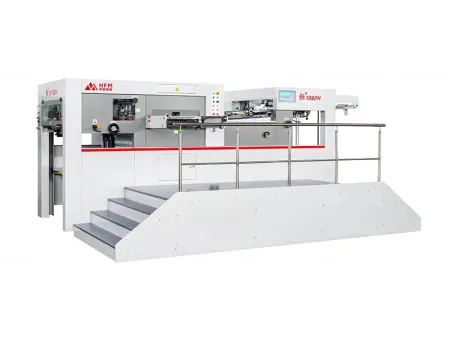

Troqueladora con plegado automático de cama plana
Solicite un presupuesto
- Tamaño máximo de troquelado (L×An) 1060×780 mm
- Precisión de troquelado ±0.1 mm
- Velocidad máxima 7500 hojas/h
- Max. presión de trabajo 300t
La troqueladora con plegado automático de cama plana de HFM es una solución avanzada diseñada para realizar procesos de troquelado, plegado y estampado con una precisión excepcional. Capaz de trabajar con cartón, cartulina, láminas de PVC, papel autoadhesivo y etiquetas, esta troqueladora ofrece un rendimiento confiable y eficiente en la fabricación de embalajes de alta calidad.
Gracias a su sistema automático de alimentación, maneja con precisión materiales como cartón corrugado, cartulina y láminas plásticas, garantizando un flujo de trabajo continuo y uniforme. La presión perfectamente controlada entre las camas planas superior e inferior asegura cortes limpios y definidos, adaptándose a formas y diseños específicos con total consistencia. Construida con componentes robustos y tecnología de última generación, esta máquina es ideal para producir desde elegantes cajas de cosméticos hasta envases resistentes para productos de uso diario. Es la elección perfecta para empresas que buscan eficiencia, calidad y precisión en cada fase del proceso de embalaje.
Especificaciones Dibujos dimensionales
Para obtener planos dimensionales detallados de nuestras máquinas, consulte el número de modelo específico. Ofrecemos una gama de tamaños para satisfacer sus necesidades de producción:
- Dibujo dimensional del modelo 1060A/C/R/H
- Dibujo dimensional 1300H/1500H/1700H
- Dibujo dimensional del modelo 800H
- Dibujo dimensional del modelo 800H
- Dibujo dimensional 2100D
Materiales aplicables
- Lámina de PVC
- Papel autoadhesivo
- Cartón corrugado
- Cartón
- Cartón gris
Aplicaciones
Esta máquina se utiliza para crear etiquetas adhesivas, cajas de cosméticos, cajas de cigarrillos, cajas de vino, envases de té, envases farmacéuticos, envases de alimentos, cajas de regalo y más. Funciones importantes
-
- Bloqueo rápido neumático para troquelado Esta característica garantiza la estabilidad de la máquina durante el troquelado y permite operaciones de bloqueo rápidas y eficientes, mejorando la precisión y la estabilidad generales.
-
- Carga continua de láminas Minimiza el tiempo de inactividad, mejora la eficiencia de la producción y garantiza un funcionamiento continuo, manteniendo la línea de producción funcionando sin problemas y sin interrupciones.
-
- Muestreo neumático Permite realizar controles de muestras en tiempo real durante la producción sin detener la máquina, lo que garantiza una calidad constante del producto durante todo el proceso.
-
- Sistema de lubricación automático Garantiza el buen funcionamiento de todas las partes mecánicas reduciendo la fricción, lo que prolonga la vida útil de la máquina y minimiza el desgaste en el tiempo.
-
- Barras de agarre de alta resistencia Diseñadas para manipular varios tipos de papel, incluido cartón corrugado y hojas planas, las barras de agarre de alta resistencia ofrecen un agarre superior, lo que garantiza un manejo estable y preciso de los materiales durante el troquelado.
-
- Posicionamiento frontal, trasero y lateral Garantiza un posicionamiento preciso del papel para un troquelado preciso, manteniendo la consistencia y la precisión durante grandes tiradas de producción.
-
- Control PLC e interfaz HMI El control PLC y la interfaz HMI brindan a los operadores datos detallados en tiempo real sobre la velocidad de la máquina, el número de hojas procesadas y el tiempo total de funcionamiento, agilizando el flujo de trabajo y mejorando el control general.
-
- Control de variador de frecuencia del motor principal El variador de frecuencia permite un funcionamiento suave y estable con ajuste de velocidad continuo, ofreciendo un mejor control y un rendimiento mejorado del motor principal.
-
- Sensores y dispositivos de seguridad Los sensores y dispositivos de seguridad avanzados garantizan el funcionamiento normal de la máquina al tiempo que protegen la seguridad del equipo y del operador.
-
- Presión de troquelado ajustable La presión de troquelado se puede ajustar independientemente para las secciones frontal y trasera, lo que ofrece flexibilidad. El mecanismo de giro manual facilita su uso y el sistema también permite troquelado sin barras de agarre.
Configuraciones
- Alimentador
Equipado con un sistema de alta precisión de cuatro rodillos de succión y seis rodillos de alimentación, este alimentador está diseñado para manejar papel fino y diversos materiales. El sistema incluye un cepillo y un mecanismo de soplado de aire trasero para garantizar una alimentación estable y alineada. El sistema auxiliar eléctrico de recolección de papel permite una producción ininterrumpida, mientras que el mecanismo neumático de muestreo permite realizar comprobaciones rápidas sin interrumpir la operación.

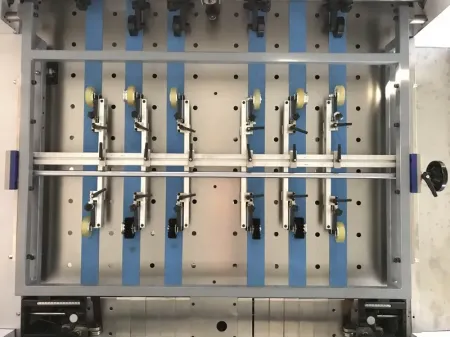

- Mesa de alimentación
La mesa de alimentación cuenta con un sistema de colocación lateral de empuje y tracción que garantiza una alineación precisa del papel a altas velocidades. El mecanismo de ajuste rápido optimiza la eficiencia del flujo de trabajo, garantizando una alimentación de papel fluida e ininterrumpida para maximizar la productividad.
- Estación de troquelado
Equipada con un sistema de ajuste de presión eléctrico, la estación de troquelado cuenta con un sistema de protección de seguridad para el marco de la placa de troquelado e incluye un dispositivo de protección de sobrecarga de torsión para un funcionamiento seguro y estable.
- Mecanismo de microajuste
El mecanismo de microajuste permite una rápida corrección de la placa de corte, facilitando una alineación más rápida del molde inferior. Esta función mejora la eficiencia operativa al reducir el tiempo de configuración y garantizar un troquelado más preciso.
- Estación de entrega
La estación de entrega utiliza una combinación de sistemas de cepillado y soplado de aire trasero para mantener una alineación estable del papel. Cuenta con un sistema auxiliar eléctrico de recolección de papel para una producción continua y un mecanismo neumático de muestreo para realizar comprobaciones en tiempo real sin interrumpir las operaciones. Además, está disponible una función opcional de conteo de inserción de pestañas para mayor comodidad operativa.
- Bomba de vacío
La máquina utiliza una bomba de vacío BECKER de Alemania, reconocida por su precisión. Los componentes eléctricos y de transmisión provienen de marcas reconocidas internacionalmente como ABB, SMC, iWiS, Siemens, Mitsubishi Electric, Fuji Electric, YASKAWA, OMPI y BECKER para garantizar la precisión del troquelado y la fiabilidad operativa. Los componentes eléctricos se alojan en una carcasa con control de temperatura y refrigeración industrial, lo que garantiza un rendimiento óptimo y continuo.
- Interfaz HMI
La interfaz HMI permite a los operadores supervisar el estado de la máquina en tiempo real, mostrar notificaciones de errores y acceder a métodos de resolución de problemas. Esta función simplifica la operación y mejora la comodidad del usuario, garantizando una gestión fluida del flujo de trabajo.
Consumibles
Para mantener un rendimiento óptimo y la larga vida útil de su máquina, le recomendamos utilizar consumibles originales HFM. Ofrecemos una gama completa de repuestos de alta calidad: rueda de cepillo, ventosa, rueda de goma, separador de hojas, correa de transmisión/rodillos de alimentación, barra de agarre y abridor de agarre.
