Arco en C con Detector de Panel Plano

Solicite un presupuesto

Nosotros: http://medimaging-ar.com/2-2-flat-panel-detector-c-arm-machine.html

Equipo de Diagnóstico por Imágenes SHOC-CS01

Sistema móvil de arco en C para cirugía, diseñado pensando en la seguridad del paciente gracias a su baja dosis de radiación

Este equipo de imagenología incorpora un detector de panel plano que ofrece imágenes nítidas y detalladas, ideal para realizar diagnósticos con rapidez y precisión. Su diseño ergonómico y su estructura tipo arco en C permiten obtener imágenes desde distintos ángulos, facilitando la toma de decisiones clínicas con mayor confianza. El generador de alta frecuencia asegura rayos X potentes y consistentes, mientras que el detector de 21 × 21 cm basado en tecnología de silicio amorfo proporciona una excelente resolución espacial, muy superior a la de los intensificadores de imagen convencionales. Esto se traduce en una visualización más precisa durante intervenciones complejas.

Adecuado para procedimientos prolongados, el tubo de rayos X refrigerado por aceite mantiene un rendimiento estable, y su pantalla de 34 pulgadas le permite visualizar simultáneamente el video en tiempo real y las imágenes de referencia, optimizando así el flujo de trabajo en quirófano. Incluye funciones inteligentes de autodiagnóstico y protección automática, gracias a un sistema de control de doble CPU que mejora la estabilidad operativa. Su estructura abierta brinda mayor libertad de movimiento durante el uso, y permite operar mediante control manual, pedal o con control remoto, adaptándose a diversas necesidades clínicas. Además, su compatibilidad con DICOM 3.0 permite compartir, recibir e imprimir imágenes con facilidad desde cualquier sistema PACS.

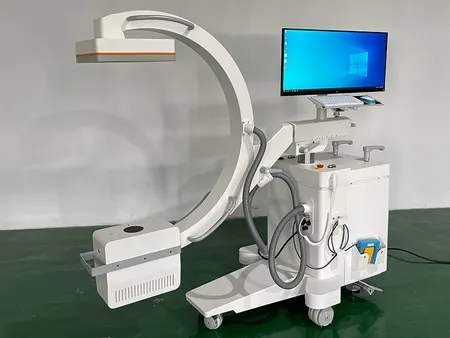

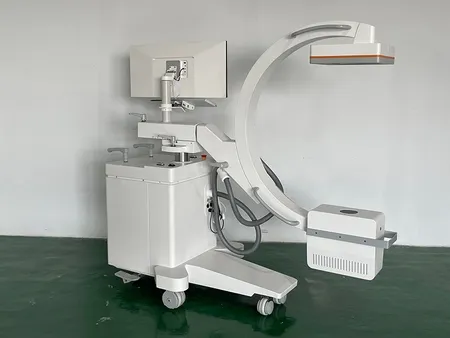

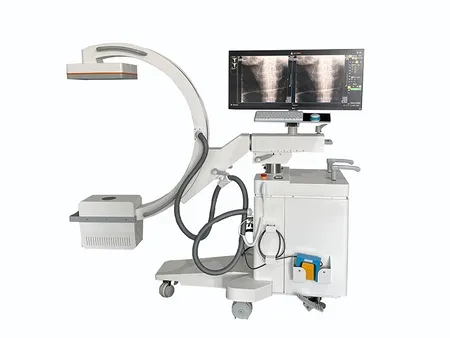

SHOC-CS01 Arco en C con detector de panel plano

El arco en C desmontable SHOC-CS01 se ha ganado gran popularidad por su excepcional calidad de imagen, gracias a su avanzado detector de panel plano Trixell de origen francés y a su tubo de rayos X con tecnología IMD italiana. Equipado con un detector de silicio amorfo de alto rendimiento, este sistema asegura imágenes claras y detalladas, convirtiéndolo en una opción confiable para los profesionales de la salud.

Su sensor de imagen de 21 × 21 cm, recubierto con cesio, ofrece imágenes de alta calidad y baja dosis de radiación, alcanzando una velocidad de hasta 30 fotogramas por segundo para proporcionar imágenes nítidas y en tiempo real.

Para quienes buscan una funcionalidad avanzada, el sistema incluye la opción de un motor que permite movimientos completamente automatizados del arco en C, mejorando tanto la eficiencia como la facilidad de uso. Este dispositivo se utiliza ampliamente en especialidades como ortopedia, neurocirugía, manejo del dolor y servicios de urgencias, optimizando la precisión diagnóstica y los resultados de los procedimientos.

Especificaciones

Generador HF
120 kV, 5 kW, 40 kHz

Modo fluoroscopia

Modo fluoroscopia 40-120 kv 0,5-5 mA (kV manual y automático)
Fluoroscopia pulsada 40-120 kV 0, 5-5 mA
Fluoroscopia boost 40-120 kV 5-10 mA
Fotografía 40-120 kV 1-250mAs

Tubo de rayos X

Ánodo giratorio de doble enfoque: 0.3 mm / 0.6 mm, 100 mA
Capacidad térmica: 800kHU
Tecnología IMD de Italia

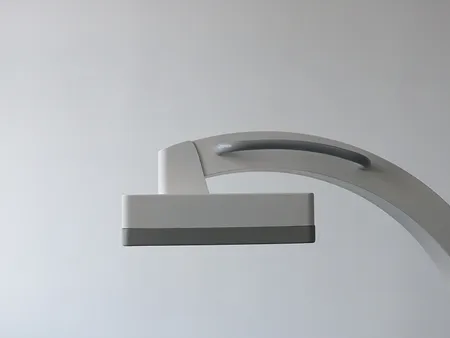

Detector

Francia Marca Trixell
Placa: TFT de A-Si simple placa de fotodiodo
Centelleador: Csl
Ancho total de la imagen transmitida: 1024 (1344 opcional)
Altura total de la imagen transmitida: 1024 (1344 opcional)
Paso de píxel: 200 um
DQE: 80%
Profundidad de cuantificación: 16
Entrada de alimentación: 24±10%
Comunicación/transferencia de imágenes: Cable Ethernet

Las principales características del detector son:

Función de arranque en frío
Validez de la estabilidad de desplazamiento hasta 10 minutos
Capacidad de fluoroscopia e imágenes RAD
Dispositivo de refrigeración pasiva
Transferencia de imágenes de alta velocidad mediante enlace Ethernet

Sistema de imágenes

Reducción de ruido recursivo de 5 grados
Congelación de fotogramas
Almacenamiento de miles de datos de imagen
Inversión y rotación de imágenes
Visualización en pantalla con comparación de imágenes
Soporta impresión «one click», imprime el informe de la imagen
Equipado con puerto de red Dicom 3.0
Soporta la función de exportación de datos estándar Dicom 3.0
DAP (opcional)

Especificaciones del movimiento mecánico

Recorrido vertical: 0-400 mm (eléctrico), Recorrido horizontal: 0-200 mm (eléctrico opcional)
Rotación sobre el eje horizontal: ±180°(eléctrico opcional)
Deslizamiento a lo largo del raíl de arco circular (eléctrico opcional)

Dimensión del arco en C

Distancia del punto focal al generador de imagen(SID):1000 mm
Profundidad en brazo ≥ 650 mm
Soporte móvil: 1800×800×1850mm
Sistema de imagen: 750×530×1680 mm

Sistema de imagen: 750×530×1680 mm

Detector de panel plano: 1 juego
Generador de rayos X: 1 juego
Estación de trabajo: Pantalla LCD Dell de alta definición de 24'': 1 juego
Estación de trabajo con pantalla LCD Dell de alta definición de 24'': 1 juego
Soporte móvil: 1 juego
Impresora de inyección de tinta: 1 juego

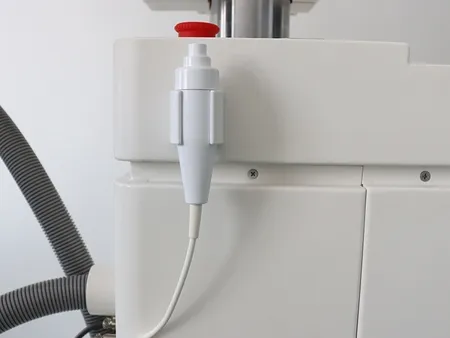

Freno de exposición del microteléfono con cable: 1 juego
Freno de exposición inalámbrico: 1 juego

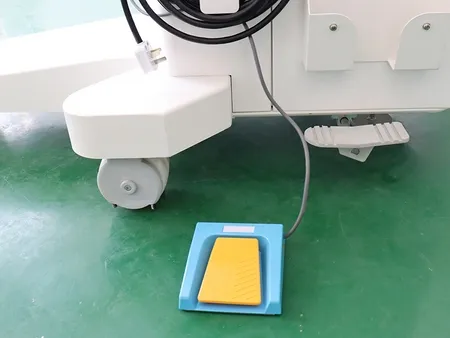

Interruptor de pie para fluoroscopia: 1 juego

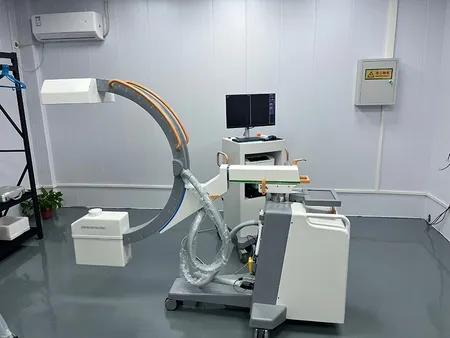

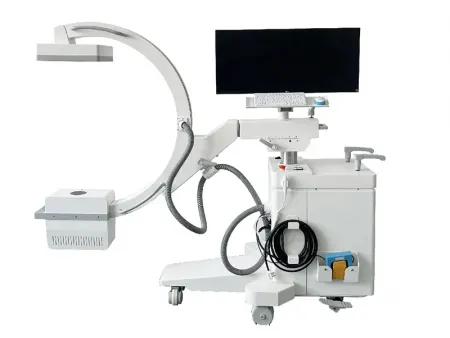

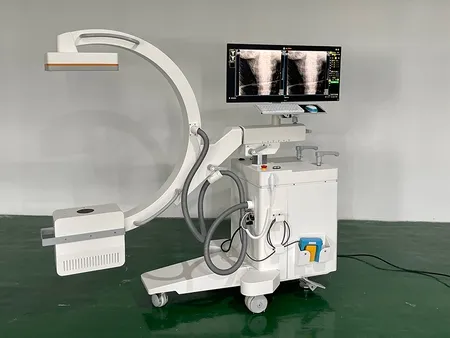

SHOC-5KW Arco en C con detector de panel plano

Este modelo de arco en C con detector de panel plano es perfecto para ortopedia, neurocirugía, manejo del dolor e intervenciones de urgencia, permite obtener imágenes precisas y con baja dosis de radiación.

Gracias a su detector de silicio amorfo de alto rendimiento, ofrece imágenes detalladas que permiten diagnósticos más certeros. Su sensor de 21 × 21 cm con tecnología de cesio (CsI) asegura una visualización clara y continua, capturando hasta 30 cuadros por segundo para que puedas trabajar con fluidez y precisión en tiempo real.

Este sistema ha sido diseñado para agilizar tu flujo de trabajo y brindar una mejor atención al paciente. Su integración con unidades móviles de rayos X permite una fluoroscopía versátil con arco en C, ideal para procedimientos quirúrgicos y vasculares exigentes.

Especificaciones

Condiciones ambientales

Temperatura ambiente: 10℃ a 40℃
Humedad relativa: 30-75%
Atmosférico: 70-106 kPa

Generador de rayos X

Modelo	SHOC-5KW	SHOC-15KW
Potencia de salida (kW)	5	15
Corriente de fluoroscopia (mA)	0.3-6.3	0.3-6.3
Corriente de radiografía (mA)	0.1-100	0.5-150
mA pulsado (mA)	32	32
Voltaje (kV)	40-125	40-125
Rango de mAs (mAs)	0.2-100	0.2-100
Rango de ms (ms)	10-1600	10-1600

Tubo de rayos X

Tipo de ánodo: 5kw es tubo de ánodo estacionario, 15kW es tubo de ánodo giratorio
Valor del punto focal: 0.3 mm / 0.6 mm
Velocidad del ánodo giratorio: 2800 rmp
Almacenamiento de calor del ánodo: 300 kHU
Capacidad de almacenamiento de calor de la carcasa: 1200 kHU

Detector de panel plano

Tamaño: 21×21 cm
Tecnología del detector: Silicio amorfo
Centelleador: CsI
Resolución de imagen: 2.5 lp/mm
Frecuencia de imagen: Máx. 30 fotogramas/seg
Píxeles activos: 1024×1024 píxeles
Conversión A/D: 16 bits
Paso de píxeles: 205 μm
Mayor velocidad de captura de imágenes: la imagen se mostrará en los monitores en 0,8 s tras la exposición.

Rejilla

Marca: JPI
Proporciones: 10:1
Densidad: 60l / cm
SID: 100 cm

Unidad del arco en C

SID: 1000 mm
Espacio libre (tubo a I.I): 820 mm
Profundidad del arco: 640 mm
Movimiento vertical 0-400 mm (Eléctrico)
Movimiento horizontal 0-200 mm (Manual)
Movimiento de planificación: ±15°(Manual)
Movimiento orbital: de -30° a 90° (Manual)
Rotación del arco en C: ±180

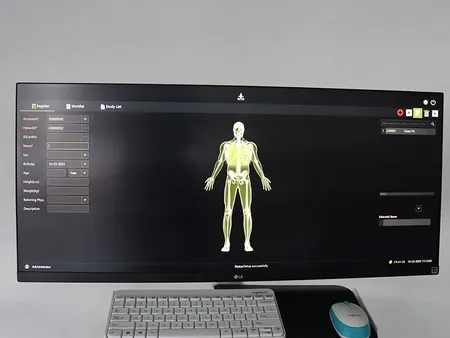

Estación de trabajo y software

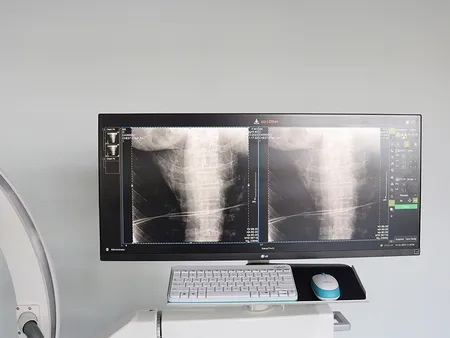

Monitor: Un monitor LCD HD de 34'' de la marca LG
Memoria del ordenador: 500 G de almacenamiento masivo.
CPU: 2.7 GHZ

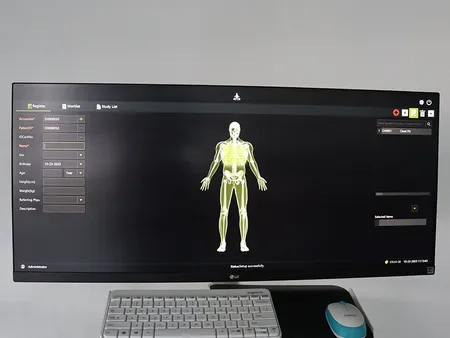

Software: La imagen se puede rotar 360° de forma continua y sin saltos. Se puede voltear la imagen de referencia horizontal o verticalmente. Se aplican diferentes valores gamma a cada imagen. Se congela el último fotograma. Las imágenes se pueden guardar en diferentes formatos, como JPG, DCM, RAW, etc. DICOM 3.0, comunicación de datos, almacenamiento de datos, etc

¿Necesita mejorar la precisión en sus procedimientos quirúrgicos con imágenes claras y seguras? Descubra nuestro sistema de arco en C, diseñado para ofrecer alta resolución con mínima exposición a la radiación. Escríbanos y le ayudaremo a elegir el equipo perfecto para su clínica u hospital.
