Estación de llenado de GLP montada sobre plataforma/patines
Equipo de reabastecimiento de combustible

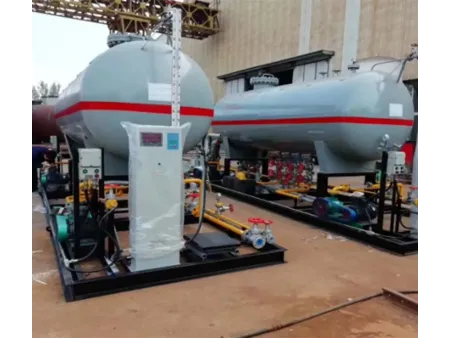

Estación de llenado sobre patines/plataforma para el llenado de GLP de vehículos y cilindros de gas
La estación de llenado de GLP montada sobre plataforma o patines / skid es un sistema modular integrado, diseñado para el almacenamiento, la transferencia y el llenado de gas licuado de petróleo (GLP) para vehículos y cilindros de gas. Preensamblado para su uso inmediato, el sistema de llenado es ideal para áreas que requieren una distribución de GLP eficiente, compacta y móvil.
Nuestra unidad de plataforma o patines / skid incluye un set completo de componentes esenciales: tanque de almacenamiento de GLP, brazo de descarga, bomba de hidrocarburos, báscula electrónica de llenado, válvulas de tuberías, detectores de fugas de gas, sistema de control automático y panel de control eléctrico. Todo el sistema está montado sobre una sola base de plataforma para facilitar su transporte e instalación.
Esta solución ofrece varias ventajas clave:
- No requiere instalación in situ
- Tamaño compacto y funcionalidad completa
- Baja inversión y funcionamiento sencillo
Es ampliamente aplicable en el abastecimiento de combustible de vehículos de GLP, la recarga de gas envasado y sitios de distribución a pequeña escala, proporcionando una opción segura, confiable y rentable para el manejo de GLP.
- Función de descarga: Cuando un camión cisterna de GLP llega a la obra, el brazo de descarga se conecta al sistema. Con la ayuda de la bomba de hidrocarburos, el GLP se transfiere a través de tuberías de líquido y vapor al tanque de almacenamiento para su contención segura.
- Función de llenado: El GLP del tanque de almacenamiento fluye a través de la tubería de fase líquida, impulsado por la bomba, hasta la báscula electrónica de llenado, donde se llenan los cilindros. El GLP sobrante se devuelve al tanque de almacenamiento mediante una línea de recirculación, formando un sistema de circuito cerrado.
- Diseño de seguridad: Todos los tanques de almacenamiento y tuberías están equipados con válvulas de liberación manual y válvulas de seguridad. Los modelos de gama alta también incluyen válvulas de cierre de emergencia y detectores de fugas de gas, compatibles con los modos de descarga de seguridad manual y automático.
- Requisitos eléctricos: La bomba de hidrocarburos y la báscula electrónica de llenado requieren una entrada de alimentación de 380V y 220V, lo que garantiza el funcionamiento estable del sistema.
| Modelo | Longitud | Ancho | Altura | Peso |
| 5500mm | 1200mm | 2000mm | ～2500kg | |
| 6500mm | 1600mm | 2300mm | ～3500kg | |
| 9000mm | 1800mm | 2500mm | ～4700kg | |
| 10000mm | 2000mm | 2700mm | ～5900kg | |
| 11500mm | 2200mm | 2900mm | ～7500kg | |
| 13000mm | 2600mm | 3200mm | ～11500kg |

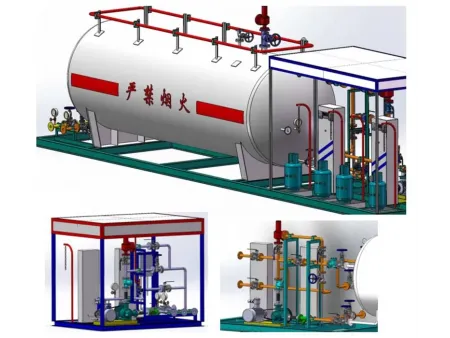

Dibujos técnicos de la estación de llenado de GLP montada sobre patines / plataforma / skid como referencia
Para requisitos de personalización específicos, para analizar su aplicación en detalle.
