Línea de galvanizado en caliente de alambre de acero
Nuestra línea de galvanizado en caliente de alambre de acero es un equipo de galvanizado de última generación que cuenta con una estructura lógica y ofrece una gran capacidad de producción. Para más información sobre nuestra línea de galvanizado, no dude en contactar con nosotros.
Especificaciones
- Alambre de acero: acero con un contenido bajo, medio o alto en carbono
- Diámetro: 0.8~8 mm
- Grosor de revestimiento: 40~550 g/m²
- Cantidad de alambres: 12~48 alambres
- Valor DV: 60~220 mm•m/min
- Capacidad de producción: 4000~40000 toneladas/año
Flujo de proceso de la línea de galvanizado en caliente de alambre de acero
Introducción del alambre (tipo disco/tipo bobina) - tratamiento térmico (recocido/desengrasado, templado) - desengrasado (lavado con alcalina caliente/ lavado con alcalina electrolítica) - lavado con agua - lavado con ácido - solución de flujo - secado - galvanizado por inmersión en caliente (electricidad/gas natural/ gas licuado del petróleo) - limpieza (fuerza/nitrógeno/carbón/asbestos) - refrigeración por aire/agua - tratamiento posterior (pasivación/encerado) - máquina de bobinado de alambre (tipo invertido/tipo bobina/tipo horizontal)

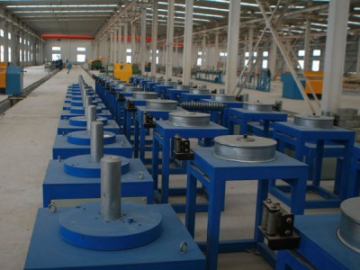

Máquina desenrolladora de alambre
Ofrecemos la máquina de desenrolladora de alambre de tipo disco, la máquina desenrolladora de alambre tipo bobina vertical y la máquina desenrolladora de alambre de tipo bobina horizontal para la línea de galvanizado en caliente de alambre de acero (las dos primeras máquinas de desenrollado son de tipo pasivo). Estas máquinas cuentan un rodamiento de ajuste de tensión con amortiguación que permite la introducción estable de alambre de acero en la línea de galvanizado continua.

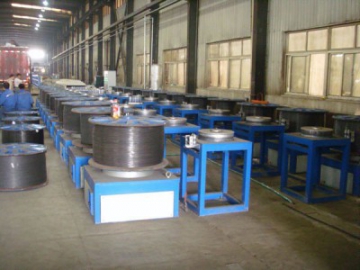

Desbobinador pasivo de carretes
- Desbobinador automático de carretes
Máquina desenrolladora de alambre
Ofrecemos la máquina de desenrolladora de alambre de tipo disco, la máquina desenrolladora de alambre tipo bobina vertical y la máquina desenrolladora de alambre de tipo bobina horizontal para la línea de galvanizado en caliente de alambre de acero (las dos primeras máquinas de desenrollado son de tipo pasivo). Estas máquinas cuentan un rodamiento de ajuste de tensión con amortiguación que permite la introducción estable de alambre de acero en la línea de galvanizado continua.

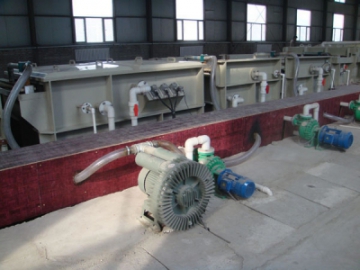

- Tanque de limpieza alcalina electrolítica
- Tanque de limpieza alcalina electrolítica

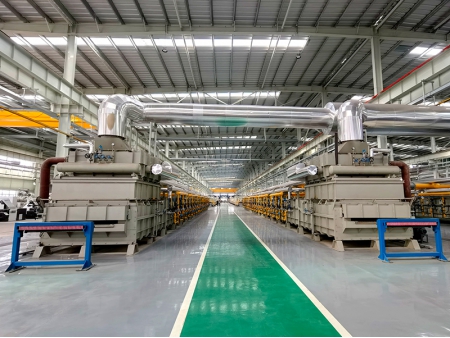

- Horno de recocido de combustión directa
- Horno de recocido de combustión directa

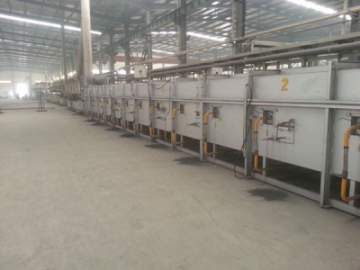

Horno de tratamiento térmico
El recocido del acero bajo en carbono de nuestra línea de galvanizado en caliente de alambre de acero se lleva a cabo a través de un horno de copela de tipo tubería de calentamiento eléctrico, horno de copela de tipo tubería de calentamiento a gas u horno de flama a gas. Normalmente, el templado de alambre de acero alto en carbono se realiza a través del temple interrumpido o templado con baño de agua. Este sistema de desengrase electrolítico ha sido diseñado para líneas de producción de alta velocidad. Gracias a su innovador diseño de electrodos envolventes en tres lados, logra una limpieza mucho más eficiente hasta cinco veces superior comparado con los métodos tradicionales de desengrase alcalino por calor.

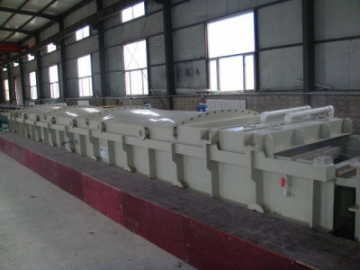

Tanque de desengrasado
Cuando realizamos una producción a baja velocidad, llevamos a cabo el lavado con alcalina caliente para el desengrasado de alambre de acero, metales laminados, etc. El baño con alcalina electrolítica se utiliza para la producción a alta velocidad. El tanque de desengrasado es de tipo circulación rebosante. Las placas de PP reforzado se utilizan para la soldadura. Disponemos de un tanque de preparación de solución de circulación exterior para la línea de galvanizado en caliente de alambre de acero que garantiza la estabilidad de la solución del baño y facilita la limpieza de la suciedad.

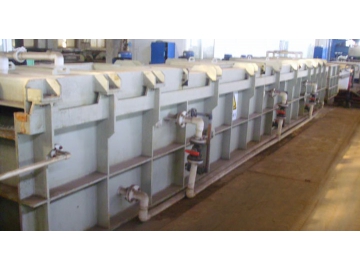

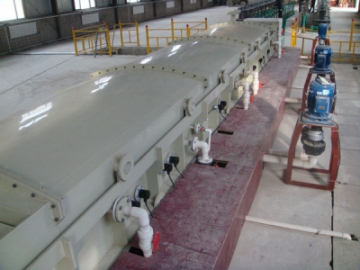

- Tanque de enjuague con agua de seis etapas
- Tanque de refrigeración por agua

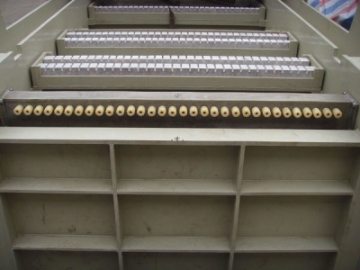

Tanque de aclarado con agua
El tanque está soldada con placas de PP reforzadas y dispone de cuchillos de aire y un diseño de aclarado con circulación rebosante. De esa manera, conseguimos el rendimiento de limpieza adecuado y aumenta el índice de uso de solución de limpieza. Además, las aguas residuales de la línea de galvanizado en caliente de alambre de acero disminuyen.

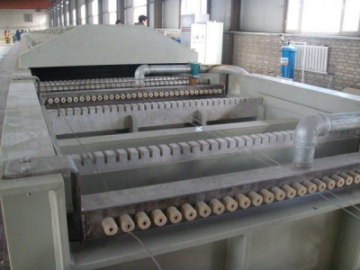

- Tanque de almacenamiento de solución de decapado
- Tanque de decapado sin emisiones

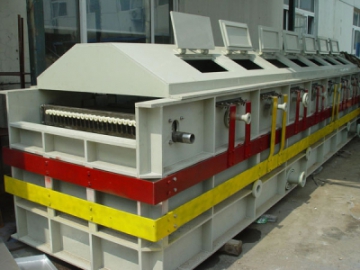

Tanque de decapado sin gases
El tanque está soldado con una placa de PP reforzada y cuenta con cuatro filtros de agua que se utilizan para el sellado, lo que garantiza que no haya ninguna fuga de gases ácidos. Por consiguiente, el ambiente de producción es seguro. El tanque cuenta con un sistema de calentamiento de fluidos que mejora la velocidad de limpieza y el índice de uso de ácido clorhídrico. Con el objetivo de reforzar la seguridad y mantener un ambiente de trabajo más limpio, el baño de decapado incorpora un sistema de depuración que elimina los vapores ácidos generados durante el proceso de forma eficaz. Este equipo captura los vapores del ácido clorhídrico arrastrados por el hidrógeno, mejorando no solo la calidad del aire, también protege la salud del personal en planta.
- Tanque de fundente (fabricado en titanio)
- Tanque de almacenamiento de fundente
Tanque de solución de flujo
El tanque de solución de flujo de nuestra línea de galvanizado en caliente de alambre de acero está soldada con una placa de PP reforzada. Los equipos de galvanizado cuentan con un sistema de calentamiento que mantienen el flujo a la temperatura adecuada de acuerdo con las técnicas de producción. Cuenta con un cuchillo para recuperar el exceso de solución.

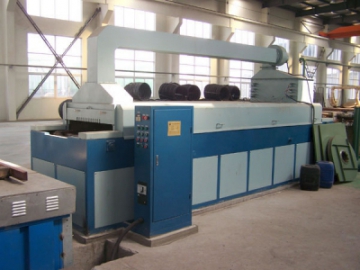

- Horno de secado (eléctrico)
- Horno de secado (a gas)

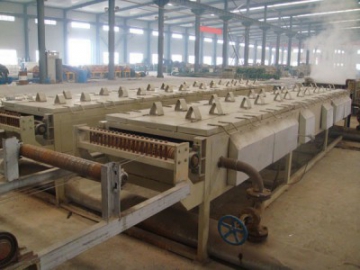

Horno de secado
Ofrecemos dos tipos de hornos de secado: eléctrico y a gas. Este dispositivo de secado cuenta con un sistema de circulación de aire caliente. La estructura del horno está soldada con acero inoxidable, mientras que las paredes están soldadas con acero inoxidable 316L, lo que previene la corrosión debido a la sal de amonio. Utilizamos Cellucotton y silicato de aluminio como material de revestimiento resistente a las altas temperaturas. La temperatura del interior de la línea de galvanizado en caliente de alambre de acero se mantiene automáticamente entre 100℃ y 150℃. Actualmente, los tanques de cerámica para galvanizado ofrecen distintas opciones de calentamiento eléctrico, a gas interno o a gas superior, lo que permite adaptarlas fácilmente a distintos procesos y volúmenes de producción.

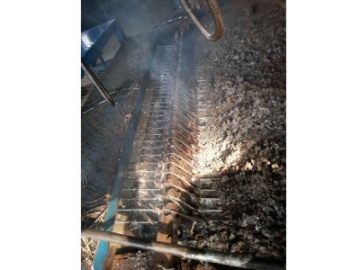

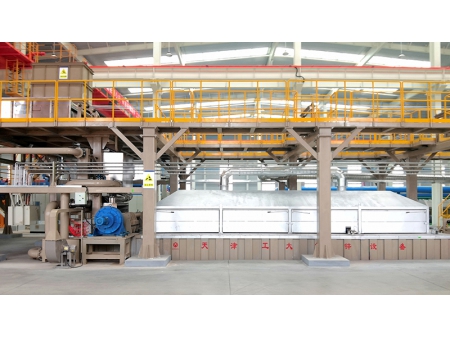

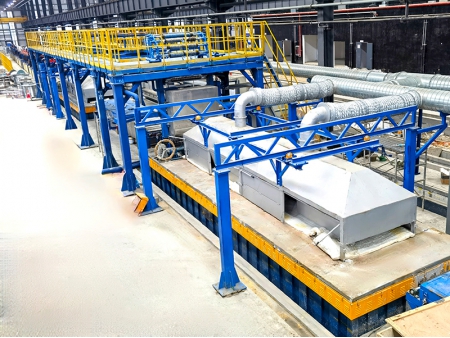

- Tanque cerámico de galvanizado
- Tanque cerámico de galvanizado

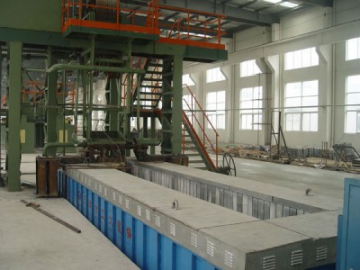

Tanque de galvanizado en caliente de cerámica
La tanque de galvanizado de cerámica de calentamiento interno es un equipo de galvanizado de última generación que ofrece un rendimiento de calentamiento de más del 80%. Este dispositivo produce una cantidad de escoria de cinc limitada. La vida de servicio supera los 10 años y la precisión de control de temperatura es de ±2℃. La línea de galvanizado en caliente de alambre de acero ofrece un producto acabado excelente.
Estructura de acero
La estructura está hecha de acero reforzado, lo que ofrece una gran estabilidad. La máquina de bobinado de alambre está conectada con la estructura a través de una conexión en puente para facilitar la producción de alambre de hierro galvanizado, alambre de acero galvanizado, placas de acero galvanizado y metal laminado galvanizado.
Método de limpieza de revestimiento de cinc
- Limpieza con asbestos
Ventajas: Puede lograr una capa de cinc fina (40~100g/m²). Este dispositivo es económico y tiene una estructura simple.
Inconvenientes: Además, la operación es compleja; esto requiere la monitorización por parte de un operario. Los vapores de aceite pueden contaminar el medio ambiente. - Carbón engrasado para el galvanizado a baja velocidad (consumo de cinc: 150~300g/m²)
Ventajas: El proceso es simple y económico.
Inconvenientes: La velocidad de galvanizado es inferior a 20m/min. El grosor de la capa de cinc no se puede controlar con precisión. Este proceso emite una gran cantidad de vapores contaminantes. - Limpieza con nitrógeno
Ventajas: Este método de limpieza sin contacto permite el control preciso del grosor de la capa de cinc con solo regular la presión del gas. Este proceso es compatible con la producción a alta velocidad. La operación es simple y el consumo de cinc es mínimo. Además, no emite vapores.
Inconvenientes: Este método es más costoso que otros.

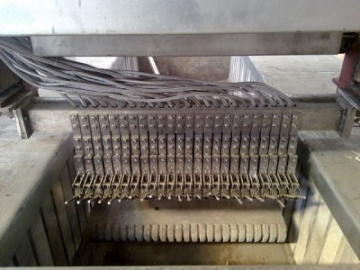

- Sistema de bloques de sujeción con elevación inclinada
- Sistema de bloques de sujeción con elevación vertical

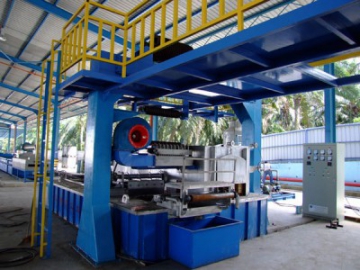

- Cuchilla de aire con nitrógeno para limpieza
- Medidor de espesor de recubrimiento en línea
Refrigeración
Nuestra línea de galvanizado en caliente de alambre de acero combina la refrigeración por agua con la refrigeración por aire para el enfriamiento del alambre de acero. De esa manera, puede controlar el grosor de la capa de aleación de hierro y cinc y mejorar la suavidad del alambre de acero galvanizado.
- Sistema de enfriamiento por aire / agua
- Sistema de enfriamiento posterior al galvanizado

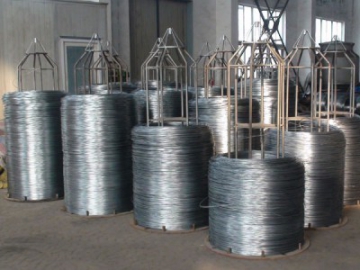

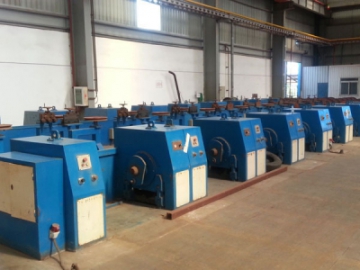

Máquina de bobinado
- La máquina de bobinado horizontal se utiliza principalmente para el alambre de acero con un contenido bajo o medio en carbono con un diámetro de 0.7~4.0mm en bobinas de alambre de 50~300kg. Su velocidad de producción es de 10~80m/min.
- La máquina de bobinado de la línea de galvanizado en caliente de alambre de acero se utiliza principalmente con alambre de acero con un contenido bajo o medio en carbono con un diámetro de 1.6~5.0mm en bobinas de 500~1000kg. La velocidad de producción es de 15~100m/min.
- La máquina de bobinado de tipo bobina es perfecta para alambre de acero con un contenido alto o medio en carbono con un diámetro de 1.6~8.0mm en bobinas de más de 1.000 kg.
- Unidad de bobinado tipo estrella invertida
- Unidad de bobinado horizontal
