Anclaje desmontable
Anclajes mecánicos

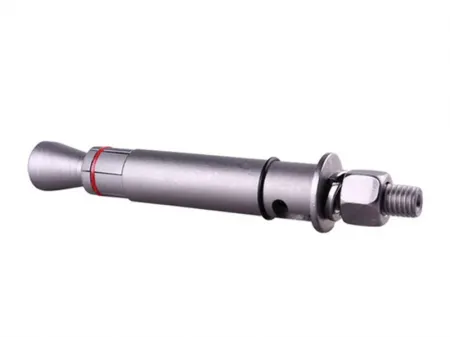

El anclaje desmontable de Mankate es un sistema mecánico postinstalado de alto rendimiento, diseñado para ofrecer una fijación segura, desmontable y reutilizable en estructuras de concreto. Está compuesto por una varilla roscada, un mecanismo de bloqueo, un casquillo de empuje, una arandela y una tuerca de alta resistencia, que trabajan en conjunto para garantizar una transferencia de carga eficiente y un anclaje confiable a largo plazo.
Este sistema genera un efecto de enclavamiento mecánico al acoplarse con precisión a una superficie socavada en el fondo del orificio perforado, creando un punto de apoyo directo y seguro que evita el deslizamiento o aflojamiento incluso bajo cargas dinámicas, de impacto o sísmicas.
Diseñado para soportar altas exigencias estructurales, este tipo de anclaje es ideal para aplicaciones donde se requiere tanto resistencia máxima como removibilidad, tales como instalaciones temporales, estructuras modulares, refuerzos en túneles, plantas industriales o proyectos con necesidades de mantenimiento programado.
Gracias a su robustez, versatilidad y capacidad de reutilización, el anclaje desmontable de Mankate ofrece una solución fiable y eficiente para obras donde la seguridad estructural y la flexibilidad operativa son prioritarias.
| Tamaño de la varilla de anclaje | Profundidad de empotramiento efectiva (mm) | Carga de tensión (kN) (nominal/diseño) | Carga cortante (kN) (nominal/diseño) | |||
| Hormigón agrietado | Hormigón no agrietado | Hormigón agrietado | Hormigón no agrietado | |||
| M10 | Anclaje preestablecido | 80 | 25.0/13.9 | 46.4/30.9 | 18.6/15.5 | 18.6/15.5 |
| Anclaje pasante | 25.0/13.9 | 46.4/30.9 | 61.6/47.3 | 61.6/47.3 | ||
| M12 | Anclaje preestablecido | 100 | 47.5/26.3 | 67.4/44.9 | 26.922.4 | 26.9/22.4 |
| Anclaje pasante | 47.5/26.3 | 67.4/44.9 | 106.5/88.7 | 106.5/88.7 | ||
| M16 | Anclaje preestablecido | 150 | 70.4/39.1 | 125.6/83.7 | 50.2/41.8 | 50.2/41.8 |
| Anclaje pasante | 70.4/39.1 | 125.683.7 | 158.7/132.2 | 158.7/132.2 | ||
| M20 | Anclaje preestablecido | 210 | 144.5/80.2 | 196./130.6 | 78.4/65.3 | 78.4/65.3 |
| Anclaje pasante | 144.5/80.2 | 196.130.6 | 243.5/202.9 | 243.5/202.9 | ||
| M24 | Anclaje preestablecido | 285 | 228.5/126.9 | 282/204.8 | 126.9/101.6 | 126.9/101.6 |
| Anclaje pasante | 228.5/126.9 | 282204.8 | 329.6/274.6 | 329.6/274.6 | ||

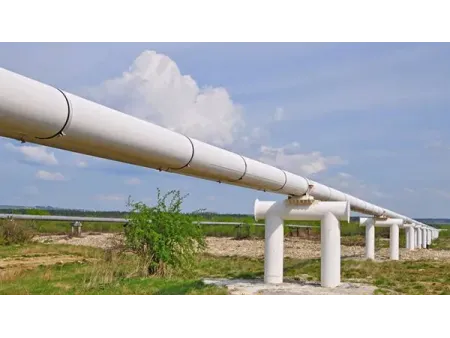

- Instalación y fijación de bandejas portacables y soportes de tuberías en sistemas ferroviarios, túneles y puentes.

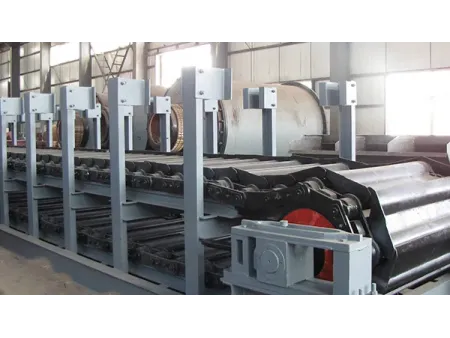

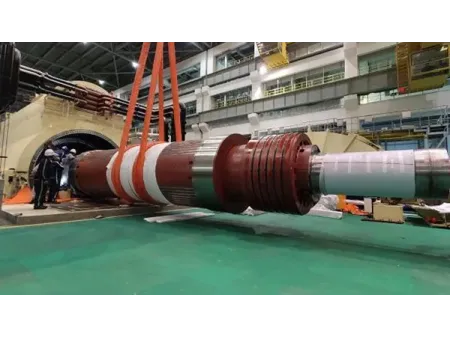

- Montaje de grandes equipos en instalaciones industriales, sistemas de transporte y sistemas de elevación.

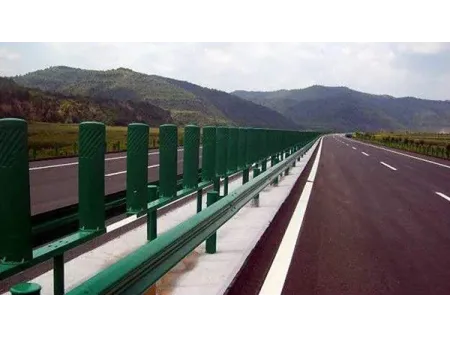

- Fijación de barandillas y barreras de seguridad a lo largo de las carreteras

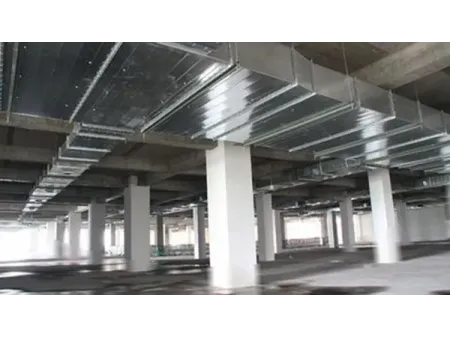

- Aseguramiento de tuberías de plomería, eléctricas y de protección contra incendios en proyectos de construcción civil
- Uso en entornos de alta demanda, como centrales nucleares.
- Uso en entornos de alta demanda, como centrales nucleares.

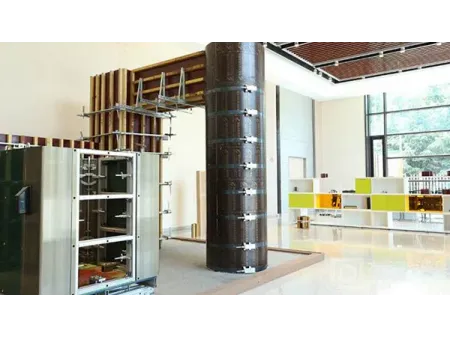

- Ideal para instalaciones temporales como exposiciones y carpas, el anclaje desmontable se puede quitar y reutilizar.
- Diseñado para reemplazo in situ con alta capacidad de carga, excelente resistencia a la fatiga y estabilidad sísmica, lo que garantiza un rendimiento seguro y duradero.
- Baja tensión de expansión, ideal para instalaciones con bordes estrechos y espacios reducidos.
- Ideal para entornos no aptos para anclajes de varillas corrugadas o anclajes químicos.
- Equipado con profundidades de instalación claramente marcadas para una colocación precisa y eficiente.
- Disponible en una gama de materiales para adaptarse a diversas condiciones ambientales.
- Ofrecido con especificaciones completas y personalizable para requisitos especiales de proyectos.
- Compatible con una broca escariadora específica para un socavado rápido y preciso durante la instalación.
