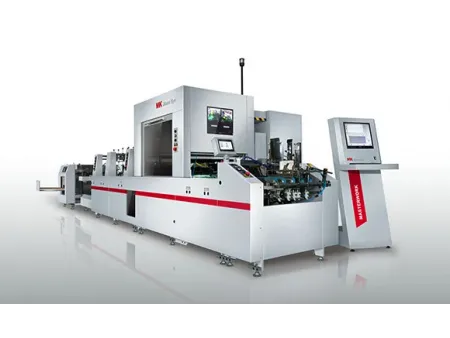

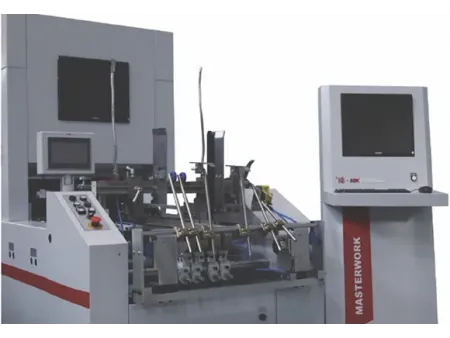

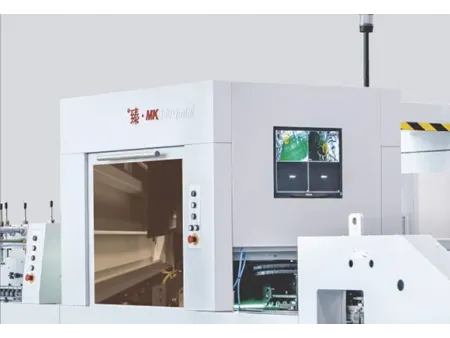

Máquina de inspección (120000 hojas/h)
MK Diana Eye 42/55
La máquina de inspección MK Diana Eye 42/55 es una máquina de inspección avanzada equipada con el sistema Qingmo Vision, desarrollado recientemente para ofrecer un control de calidad de alta precisión. Incorpora un sistema de detección multifuncional con cámaras 8K estándar, capaz de inspeccionar con gran detalle distintos elementos del proceso de impresión.
Además de verificar imágenes impresas, el sistema permite detectar aplicaciones especiales como repujado, estampado en caliente, hologramas y barniz. También ofrece reconocimiento y verificación precisa de códigos QR y códigos de seguridad, garantizando un control de calidad completo y fiable para productos impresos y de packaging de alto valor.
| Parámetros | | |
| Papel aplicable | 90~650g/㎡ | 90~650g/㎡ |
| Velocidad máxima de línea | 300m/min | 300m/min |
| Eficiencia máxima de producción | 120,000 hojas/hora (longitud de la caja en sentido de funcionamiento: 98mm) | 120,000 hojas/hora (longitud de la caja en sentido de funcionamiento: 98mm) |
| Tamaño máximo de hoja | 420mmx350mm | 550mmx500mm |
| Tamaño mínimo de hoja | 70mmx70mm | 90mmx90mm |
| Detección mínima de puntiformes | 0.1mm² (contraste > 30) | 0.15mm² (contraste > 30) |
| Detección mínima de filiformes | 0.2mmX5mm (contrast >30) | 0.25mmX5mm (contrast >30) |
| Diferencia mínima de color admisible (△E) | (△E)>2.5 | (△E)>2.5 |
| Altura de la pila de alimentación | 300mm | 300mm |
| Altura de la pila de entrega | 200mm (con entrega apilada de producto terminado opcional) | 200mm (con entrega apilada de producto terminado opcional) |
| Potencia del motor principal | 7.5KW | 7.5KW |
| Potencia nominal | 16KW | 16KW |
| Potencia a plena carga | 20KW | 20KW |
| Suministro de aire | 0.5~0.7MPa,≥0.5m³/min | 0.5~0.7MPa,≥0.5m³/min |
| Dimensiones generales | 7472mmx2735mmx2025mm (Alimentador estándar entrega de escamas de pescado/fish scale) | 7472mmx2900mmx2025mm (Alimentador estándar entrega de escamas de pescado/fish scale) |
| (L x An x Al) | 7970mmx2735mmx2025mm (Alimentador estándar Unidad de apilamiento con entrega hacia el lado de operación) 8000mmx2735mmX2025mm (Alimentador estándar Entrega para cajas de tabaco) | 7970mmx2900mmx2025mm (Alimentador estándar Unidad de apilamiento con entrega hacia el lado de operación) |
| Peso de la máquina | 5.5T (Alimentador estándar entrega de escamas de pescado / fish scale) 6T (Alimentador estándar unidad de apilamiento con entrega hacia el lado de operación) Alimentador estándar entrega para cajas de tabaco | 6T (Alimentador estándar entrega de escamas de pescado / fish scale) 6.5T (Alimentador estándar Unidad de apilamiento con entrega hacia el lado de operación) |
| Especificaciones de la cámara | ||
| Resolución | Frecuencia de trama | Frecuencia de trama |
| Cámara a color 8K | 66KHZ | 66KHZ |
| Cámara a color de alta velocidad 4K | 40KHZ | 40KHZ |
| Cámara en blanco y negro 8K | 80KHZ | 80KHZ |
| Cámara a color de área | 60KHZ | 60KHZ |
- Cintas de alimentación estables, cinta de vacío opcional
- Pantalla táctil a color de fácil uso
- Cuchilla de alimentación patentada
- Sistema de transporte por vibración y soplado de aire
- Pantalla del sistema de 24 pulgadas
- Detección ultrasónica de doble lámina u hoja
- Sistema de inspección desarrollado de forma independiente: Qingmo Vision
- Configuración de hardware multisplit o multidividido: todos los modelos equipados con cámaras 8K
- Fuente de luz ajustable mediante software
- Configuración flexible para adaptarse a diversos tipos de productos
- Dispositivo de alineación de productos
- Aspiración opcional mediante ventilador o bomba de vacío
- Canal de expulsión de productos defectuosos de funcionamiento suave
- Métodos de expulsión opcionales: mecánico o por soplado
- Mecanismo de ajuste de apertura
- Dispositivo de detección de atascos de papel
- Cubierta protectora de seguridad con reducción de ruido
- Plataforma de entrega de papel escamoso para productos terminados y residuos, con unidad de apilamiento opcional de fácil acceso y entrega hacia el lado de operación
- Estructura única de rodillos de presión
- Cámara de monitoreo para la entrega de productos terminados y residuos
- Dispositivo mecánico de alineación y salida de papel
- Dispositivo de ajuste del tamaño del papel
- Dispositivo mecánico de conteo de papel mediante inserción de pasadores
- Cortina de luz de seguridad para el apilamiento
- Dispositivo de rendimiento estable para reducir los arañazos en la superficie de los productos
- Pantalla táctil a color de fácil uso
- Cuchilla de alimentación patentada
- Sistema de transporte por vibración y soplado de aire
- Pantalla del sistema de 24 pulgadas
- Dispositivo neumático de alineación y entrega de papel
- Dispositivo de ajuste del tamaño del papel
- Dispositivo mecánico de conteo de papel mediante pasador
- Cortina de luz de seguridad para el apilamiento
- Accionamiento por servomotor
- Nuevo sistema de inspección: "Qingmo"
- Alta integración: Un IPC controla cinco cámaras.
- Alta resolución: Todos los modelos incorporan cámaras 8K.
- Alta velocidad de procesamiento: El IPC principal controla directamente las cámaras sin necesidad de un IPC auxiliar.
- Diseño de interfaz eficiente: Una interfaz más limpia y lógica resalta las imágenes de productos defectuosos.
- Modelado eficiente: El proceso de modelado optimizado reduce el tiempo en más de un 30% en comparación con sistemas anteriores; el tiempo de modelado para productos de embalaje convencionales es de ≤5 minutos. Gracias a la integración de aprendizaje profundo, el número de muestras de errores necesarias para productos estándar es de ≤5 hojas.
- Alta inteligencia: El software identifica automáticamente las zonas de inspección según el producto y genera áreas de inspección y detección de errores.
Los clientes de diversos sectores elevan constantemente sus estándares de calidad, especialmente en industrias como el packaging o envase farmacéutico y del tabaco, donde la precisión y la seguridad del producto son fundamentales. A medida que los procesos de fabricación de productos de alta gama se vuelven más complejos y aumentan los requisitos de control relacionados con la seguridad, la inspección manual deja de ser suficiente para garantizar resultados fiables.
Aprovechando su tecnología patentada y su amplia experiencia en el desarrollo de equipos de inspección, Masterwork ha desarrollado una solución innovadora diseñada para satisfacer las exigentes necesidades de inspección de productos de alta calidad. Además, la máquina cuenta con certificación GS completa, lo que garantiza altos estándares de seguridad, fiabilidad y rendimiento en el proceso de producción.
