Racores neumáticos a presión Accesorios de codo de control de flujo, controladores de flujo de velocidad para regular el flujo de aire en mangueras neumáticas
Los racores a presión en T e Y, también conocidos como accesorios de codo, incorporan un diseño especial de anillo de escala que permite un ajuste preciso del caudal de hasta 0.1L/min, con una precisión de posicionamiento repetible de ±2%. Esto elimina la necesidad de realizar estimaciones manuales por ensayo y error como las válvulas de control de caudal convencionales, lo que permite un control preciso del caudal. Se puede personalizar completamente el material, el tipo de puerto, los parámetros de rendimiento, las extensiones funcionales, el aspecto, las marcas, etc., para cumplir con las necesidades específicas de su sistema.
Características
- Estos racores a presión en T e Y tienen un cuerpo compacto.
- El tornillo de control de flujo superior permite un fácil ajuste manual.
- Orificios de montaje que facilitan la instalación deslizante.
- El mecanismo de autobloqueo evita eficazmente la desconexión accidental.
- Cuerpo de plástico duradero con gran resistencia a los impactos.
- Compatible con una amplia gama de sistemas de tuberías neumáticas.
- Disponible una amplia variedad de modelos de accesorios para diferentes necesidades.
- Dirección de la tubería ajustable incluso después de la instalación.
- El cuerpo de metal niquelado proporciona una resistencia superior a la corrosión y la contaminación.

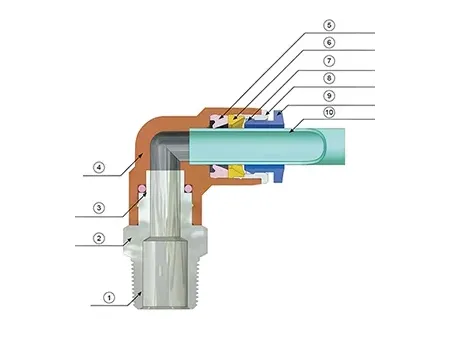

Estructura de ajuste
- Rosca
- Cuerpo (latón)
- Junta tórica (NBR)
- Carcasa (PBT)
- Sello en V (NBR)
- Anillo trasero (POM)
- Garra de seguridad (SUS)
- Collar (Latón)
- Manguito de liberación (POM)
- Tubo

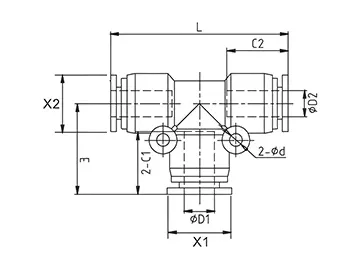

Especificaciones de los accesorios neumáticos a presión en T
| Modelo | ØD | Ød | A | B(Min.) | B(Max.) | E | C | X |
| | 5/32 | 3.2 | 13.7 | 25.7 | 28.7 | 39.5 | 14.4 | 9.9 |
| | 1/4 | 4.3 | 19.5 | 38.3 | 45.3 | 47.1 | 15.5 | 11.9 |
| | 5/16 | 4.3 | 21.5 | 41.4 | 48.5 | 52 | 16.8 | 13.9 |
| | 3/8 | 4.3 | 25.5 | 46.3 | 53.5 | 62.3 | 19.5 | 16.9 |
| | 1/2 | 4.3 | 31.7 | 49.3 | 55.5 | 73.6 | 22.3 | 19.9 |
