El sistema de compactado y empaque ha sido desarrollado para agrupar bobinas de alambre de acero galvanizado de forma eficiente y ordenada. Es una solución personalizada que se ajusta a los requerimientos específicas de cada cliente: tipo de alambre, diámetro, dimensiones de la bobina y peso final por paquete. El proceso se basa en una compactación vertical descendente, por ello es necesario que la línea de producción tenga una bobinadora de caída vertical. Además, las bobinas deben tener ciertas características técnicas, como una forma ligeramente cónica y una estructura reforzada, lo que evita deformaciones durante la compactación y facilita la separación de las bobinas ya agrupadas. Para comenzar con el diseño del sistema, es necesario que el cliente proporcione los planos técnicos de las bobinas que ya utiliza, con esta información podemos fabricar una cesta de compresión totalmente compatible con sus procesos. Durante el bobinado, es fundamental mantener el alambre nivelado y bien distribuido para evitar inclinaciones en la superficie, ya que estas pueden causar desgaste prematuro o daños en los componentes hidráulicos durante la etapa de prensado.

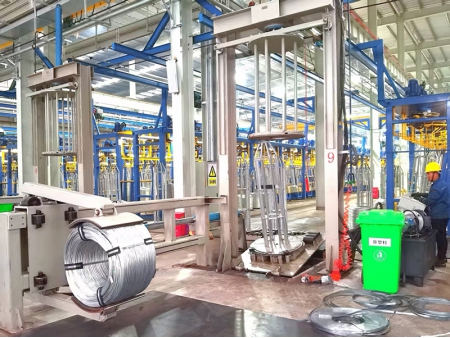

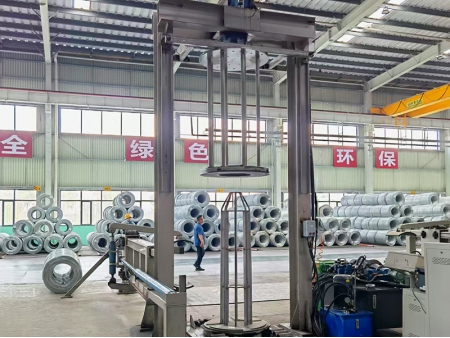

El sistema de empaque de alambre de acero ha sido diseñado como una solución integral que combina fuerza, precisión y control. Está compuesto por una unidad hidráulica de potencia, un pórtico estructural, el cilindro principal de compactación, una cesta reforzada para la compresión, mecanismo de volteo, placa de inclinación, cilindro lateral de empuje, rieles en el suelo y un sistema de control totalmente integrado. Todos los movimientos del sistema son hidráulicos y la presión de compactación se puede regular manualmente para ajustarse a los requisitos específicos de cada operación. A través de un panel de control, el operador puede manejar cada etapa del proceso solo accionando las válvulas solenoides del sistema hidráulico.

Antes de la instalación, el cliente debe preparar las bases de cimentación de acuerdo con los planos técnicos que entrega el proveedor, garantizando así una instalación rápida y segura.

Especificaciones

• Modelo: GD-YS-860-11
• Potencia del motor: 11 kW
• Voltaje: Control del motor: 380 V CA, trifásico; Control de la estación hidráulica: 220 V CA
• Presión de trabajo: ≤10 MPa
• Aceite hidráulico: Aceite hidráulico antidesgaste YB-N46, temperatura de funcionamiento: −10 °C a 60 °C
• Peso del paquete: 500 - 1000 kg por bobina
• Dimensiones de la bobina: ø800 / ø850 / ø900
