Acumulador de diafragma YDA (acumulador de membrana)

Solicite un presupuesto

Sitio web: http://hydraulicvalve-ar.com/6-hydraulic-accumulator.html

El acumulador de diafragma, también conocido como acumulador de membrana, es un dispositivo hidráulico ligero y compacto que almacena energía mediante fluido presurizado y la libera cuando es necesario. Cuenta con una carcasa cilíndrica o esférica con un diafragma interno de goma flexible que separa la cámara de gas de la cámara de fluido hidráulico.

Utilizado en sistemas hidráulicos, el acumulador de membrana absorbe picos de presión, estabiliza el flujo de fluido y reduce las vibraciones, mejorando así el rendimiento hidráulico general y protegiendo los componentes del sistema. Su tamaño compacto y su funcionamiento fiable lo hacen ideal para maquinaria móvil e industrial donde el espacio y el peso son factores críticos.

Símbolo hidráulico 1

Especificaciones

Acumulador de diafragma serie YDA	Modelo Code
Volumen nominal	0.075L,0.16L,0.32L,0.5L,0.75L,1.0L,1.4L,2.0L,2.8L,3.5L
Presión máxima de funcionamiento	210bar,330bar
Tamaño del puerto de la válvula	1:M28×1.5
Material del diafragma	1:NBR 2:ECO
Puerto de fluido con rosca interior	1:G 1/2" 2:G 3/4"
Puerto de fluido con rosca exterior	1:G 1/2" 2:M33×1.5 3:M45×1.5
Presión de precarga	00: no es necesario precargar gas 15: presión de precarga de gas de 15 bar
No. de diseño.	10

Opciones de modelo

Modelo	Volumen nominal	Presión máxima de funcionamiento	Material del diafragma	Puerto de fluido		A	B	C	D	Puerto de gas	Diámetro Ø	Altura H	Relación de presión máxima admisible	ΔP admisible	No. dibujo
Modelo	Volumen nominal	Presión máxima de funcionamiento	Material del diafragma	Rosca interior IG	Rosca exterior AG	A	B	C	D	Puerto de gas	Diámetro Ø	Altura H	Relación de presión máxima admisible	ΔP admisible	No. dibujo
YDA-0.075-210-1-1-1	0.075	210	NBR	G 1/2		14	–	29	32	M28×1.5	66	117	1:8	140	10002600-101
YDA-0.16-210-1-1-1	0.16	210	NBR	G 1/2		14	–	29	32	M28×1.5	76	124	1:8	140	10002600-102
YDA-0.32-210-1-1-1	0.32	210	NBR	G 1/2		14	–	29	32	M28×1.5	95	143	1:8	140	10002600-103
YDA-0.32-330-1-1-1	0.32	330	NBR	G 1/2		14	–	29	32	M28×1.5	99	147	1:8	150	10002600-104
YDA-0.5-210-1-1-1	0.5	210	NBR	G 1/2		17	–	34	41	M28×1.5	103	149	1:8	140	10002600-105
YDA-0.5-210-1-1-1/2	0.5	210	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	103	165	1:8	140	10002600-106
YDA-0.5-330-1-1-1	0.5	330	NBR	G 1/2		17	–	34	41	M28×1.5	112	159	1:8	150	10002600-107
YDA-0.5-330-1-1-1/2	0.5	330	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	112	175	1:8	150	10002600-108
YDA-0.75-210-1-1-1	0.75	210	NBR	G 1/2		17	–	34	41	M28×1.5	122	169	1:8	140	10002600-109
YDA-0.75-210-1-1-1/2	0.75	210	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	122	185	1:8	140	10002600-110
YDA-0.75-330-1-1-1	0.75	330	NBR	G 1/2		17	–	34	41	M28×1.5	126	173	1:8	150	10002600-111
YDA-0.75-330-1-1-1/2	0.75	330	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	126	189	1:8	150	10002600-112
YDA-1.0-210-1-1-1	1.0	210	NBR	G 1/2		17	–	34	41	M28×1.5	136	178	1:8	140	10002600-113
YDA-1.0-210-1-1-1/2	1.0	210	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	136	194	1:8	140	10002600-114
YDA-1.0-330-1-1-1	1.0	330	NBR	G 1/2		17	–	34	41	M28×1.5	140	182	1:8	150	10002600-115
YDA-1.0-330-1-1-1/2	1.0	330	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	140	198	1:8	150	10002600-116
YDA-1.4-210-1-1-1	1.4	210	NBR	G 1/2		17	–	34	41	M28×1.5	150	205	1:8	140	10002600-117
YDA-1.4-210-1-1-1/2	1.4	210	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	150	221	1:8	140	10002600-118
YDA-1.4-330-1-1-1	1.4	330	NBR	G 1/2		17	–	34	41	M28×1.5	158	213	1:8	150	10002600-119
YDA-1.4-330-1-1-1/2	1.4	330	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	158	229	1:8	150	10002600-120
YDA-2.0-210-1-1-2	2.0	210	NBR	G 3/4		16	–	36	41	M28×1.5	168	230	1:4	140	10002600-121
YDA-2.0-210-1-1-2/3	2.0	210	NBR	G 3/4	M45×1.5	20	20	–	46	M28×1.5	168	247	1:4	140	10002600-122
YDA-2.0-330-1-1-2	2.0	330	NBR	G 3/4		16	–	36	41	M28×1.5	172	234	1:4	150	10002600-123
YDA-2.0-330-1-1-2/3	2.0	330	NBR	G 3/4	M45×1.5	20	20	–	46	M28×1.5	172	251	1:4	150	10002600-124
YDA-2.8-210-1-1-2	2.8	210	NBR	G 3/4		16	–	36	41	M28×1.5	168	264	1:4	140	10002600-125
YDA-2.8-210-1-1-2/3	2.8	210	NBR	G 3/4	M45×1.5	20	20	–	46	M28×1.5	168	281	1:4	140	10002600-126
YDA-2.8-330-1-1-2	2.8	330	NBR	G 3/4		16	–	36	41	M28×1.5	172	272	1:4	150	10002600-127
YDA-2.8-330-1-1-2/3	2.8	330	NBR	G 3/4	M45×1.5	20	20	–	46	M28×1.5	172	289	1:4	150	10002600-128
YDA-3.5-210-1-1-2	3.5	210	NBR	G 3/4		16	–	36	41	M28×1.5	168	316	1:4	140	10002600-129
YDA-3.5-210-1-1-2/3	3.5	210	NBR	G 3/4	M45×1.5	20	20	–	46	M28×1.5	168	333	1:4	140	10002600-130
YDA-3.5-330-1-1-2	3.5	330	NBR	G 3/4		16	–	36	41	M28×1.5	172	320	1:4	150	10002600-131
YDA-3.5-330-1-1-2/3	3.5	330	NBR	G 3/4	M45×1.5	20	20	–	46	M28×1.5	172	337	1:4	150	10002600-132

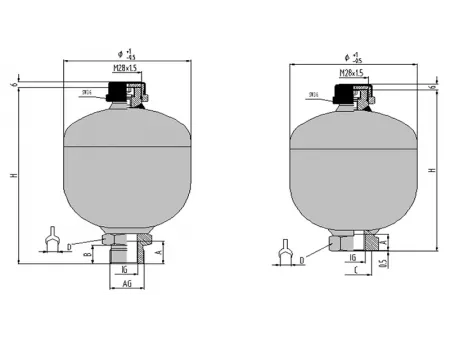

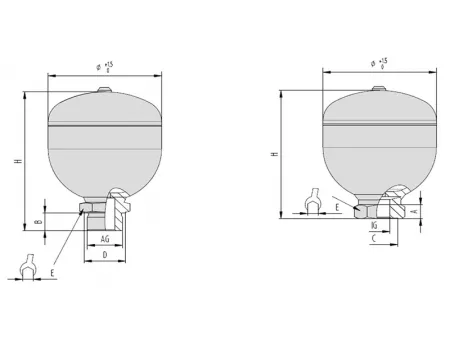

Símbolo hidráulico 2

Especificaciones

Acumulador de diafragma serie YDA	Modelo Code
Volumen nominal	0.075L,0.16L,0.32L,0.5L,0.75L
Presión máxima de funcionamiento	70bar
Tamaño del puerto de la válvula	0:none
*Material del diafragma	1:NBR 2:ECO
* Puerto de fluido	0:G 1/2" (rosca interna) 1:G 1/2" (rosca externa)
*Presión de precarga	15: presión máxima de precarga de gas de 15 bar
No. de diseño.	10

Opciones de modelo

Modelo	Volumen nominal	Presión máxima de funcionamiento	Material del diafragma	Puerto de fluido		A	B	C	D	E	Puerto de gas	Diámetro Ø	Altura H	Relación de presión máxima admisible	ΔP admisible
Modelo	Volumen nominal	Presión máxima de funcionamiento	Material del diafragma	Rosca interior IG	Rosca exterior AG	A	B	C	D	E	Puerto de gas	Diámetro Ø	Altura H	Relación de presión máxima admisible	ΔP admisible
YDA-0.075-70-0-1-1	0.075	70	NBR		G 1/2	–	16	–	27	32	-	66	107	1:6	50
YDA-0.075-70-0-1-0	0.075	70	NBR	G 1/2		14	–	34	–	41	-	66	98	1:6	50
YDA-0.16-70-0-1-1	0.16	70	NBR		G 1/2	–	16	–	27	32	-	76	114	1:6	50
YDA-0.16-70-0-1-0	0.16	70	NBR	G 1/2		14	–	34	–	41	-	76	105	1:6	50
YDA-0.32-70-0-1-1	0.32	70	NBR		G 1/2	–	16	–	27	32	-	89	127	1:6	50
YDA-0.32-70-0-1-0	0.32	70	NBR	G 1/2		14	–	34	–	41	-	89	118	1:6	50
YDA-0.5-70-0-1-1	0.5	70	NBR		G 1/2	–	16	–	27	32	-	103	139	1:6	50
YDA-0.5-70-0-1-0	0.5	70	NBR	G 1/2		14	–	34	–	41	-	103	130	1:6	50
YDA-0.75-70-0-1-1	0.75	70	NBR		G 1/2	–	16	–	27	32	-	122	159	1:6	50
YDA-0.75-70-0-1-0	0.75	70	NBR	G 1/2		14	–	34	–	41	-	122	150	1:6	50
YDA-0.075-70-0-2-1	0.075	70	ECO		G 1/2	–	16	–	27	32	-	66	107	1:6	50
YDA-0.075-70-0-2-0	0.075	70	ECO	G 1/2		14	–	34	–	41	-	66	98	1:6	50
YDA-0.16-70-0-2-1	0.16	70	ECO		G 1/2	–	16	–	27	32	-	76	114	1:6	50
YDA-0.16-70-0-2-0	0.16	70	ECO	G 1/2		14	–	34	–	41	-	76	105	1:6	50
YDA-0.32-70-0-2-1	0.32	70	ECO		G 1/2	–	16	–	27	32	-	89	127	1:6	50
YDA-0.32-70-0-2-0	0.32	70	ECO	G 1/2		14	–	34	–	41	-	89	118	1:6	50
YDA-0.5-70-0-2-1	0.5	70	ECO		G 1/2	–	16	–	27	32	-	103	139	1:6	50
YDA-0.5-70-0-2-0	0.5	70	ECO	G 1/2		14	–	34	–	41	-	103	130	1:6	50
YDA-0.75-70-0-2-1	0.75	70	ECO		G 1/2	–	16	–	27	32	-	122	159	1:6	50
YDA-0.75-70-0-2-0	0.75	70	ECO	G 1/2		14	–	34	–	41	-	122	150	1:6	50
